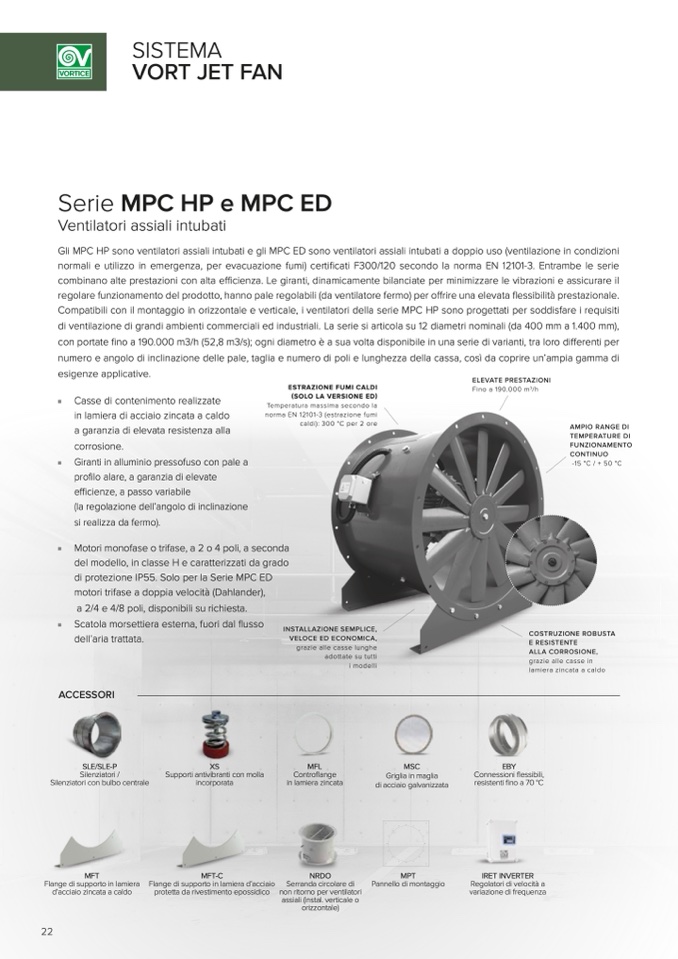

SISTEMA

VORT JET FAN

Serie MPC HP e MPC ED

Ventilatori assiali intubati

Gli MPC HP sono ventilatori assiali intubati e gli MPC ED sono ventilatori assiali intubati a doppio uso (ventilazione in condizioni

normali e utilizzo in emergenza, per evacuazione fumi) certificati F300/120 secondo la norma EN 12101-3. Entrambe le serie

combinano alte prestazioni con alta efficienza. Le giranti, dinamicamente bilanciate per minimizzare le vibrazioni e assicurare il

regolare funzionamento del prodotto, hanno pale regolabili (da ventilatore fermo) per offrire una elevata flessibilità prestazionale.

Compatibili con il montaggio in orizzontale e verticale, i ventilatori della serie MPC HP sono progettati per soddisfare i requisiti

di ventilazione di grandi ambienti commerciali ed industriali. La serie si articola su 12 diametri nominali (da 400 mm a 1.400 mm),

con portate fino a 190.000 m3/h (52,8 m3/s); ogni diametro è a sua volta disponibile in una serie di varianti, tra loro differenti per

numero e angolo di inclinazione delle pale, taglia e numero di poli e lunghezza della cassa, così da coprire un’ampia gamma di

esigenze applicative.

ELEVATE PRESTAZIONI

ESTRAZIONE FUMI CALDI

Fino a 190.000 m

3

/h

Casse di contenimento realizzate

in lamiera di acciaio zincata a caldo

a garanzia di elevata resistenza alla

corrosione.

Giranti in alluminio pressofuso con pale a

profilo alare, a garanzia di elevate

efficienze, a passo variabile

(la regolazione dell’angolo di inclinazione

si realizza da fermo).

(SOLO LA VERSIONE ED)

Temperatura massima secondo la

norma EN 12101-3 (estrazione fumi

caldi): 300 °C per 2 ore

AMPIO RANGE DI

TEMPERATURE DI

FUNZIONAMENTO

CONTINUO

-15 °C / + 50 °C

COSTRUZIONE ROBUSTA

E RESISTENTE

ALLA CORROSIONE,

grazie alle casse in

lamiera zincata a caldo

Connessioni flessibili,

resistenti fino a 70 °C

IRET INVERTER

Regolatori di velocità a

variazione di frequenza

Motori monofase o trifase, a 2 o 4 poli, a seconda

del modello, in classe H e caratterizzati da grado

di protezione IP55. Solo per la Serie MPC ED

motori trifase a doppia velocità (Dahlander),

a 2/4 e 4/8 poli, disponibili su richiesta.

Scatola morsettiera esterna, fuori dal flusso

dell’aria trattata.

INSTALLAZIONE SEMPLICE,

VELOCE ED ECONOMICA,

grazie alle casse lunghe

adottate su tutti

i modelli

ACCESSORI

SLE/SLE-P

Silenziatori /

Silenziatori con bulbo centrale

EBY

MFT

Flange di supporto in lamiera

d’acciaio zincata a caldo

XS

Supporti antivibranti con molla

incorporata

MFT-C

Flange di supporto in lamiera d’acciaio

protetta da rivestimento epossidico

MFL

Controflange

in lamiera zincata

NRDO

Serranda circolare di

non ritorno per ventilatori

assiali (instal. verticale o

orizzontale)

MSC

Griglia in maglia

di acciaio galvanizzata

MPT

Pannello di montaggio

22
