8
SISTEMA
VORT JET FAN

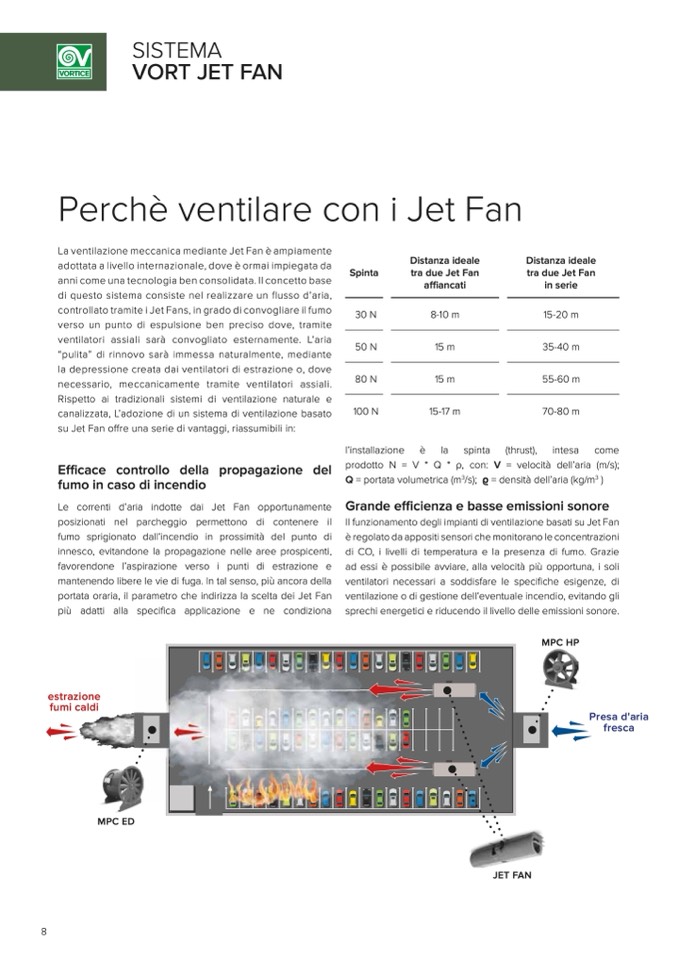

Perchè ventilare con i Jet Fan
La ventilazione meccanica mediante Jet Fan è ampiamente
adottata a livello internazionale, dove
è ormai impiegata da
anni come una tecnologia ben consolidata. Il concetto base
di questo sistema consiste nel realizzare un flusso d’aria,
controllato tramite i Jet Fans, in grado di convogliare il fumo
verso un punto di espulsione ben preciso dove, tramite
ventilatori assiali sarà convogliato esternamente. L’aria
“pulita” di rinnovo sarà immessa naturalmente, mediante
la depressione creata dai ventilatori di estrazione o, dove
necessario, meccanicamente tramite ventilatori assiali.
Rispetto ai tradizionali sistemi di ventilazione naturale e
canalizzata, L’adozione di un sistema di ventilazione basato
su Jet Fan offre una serie di vantaggi, riassumibili in:
Efficace controllo della propagazione del
fumo in caso di incendio
Le correnti d’aria indotte dai Jet Fan opportunamente
posizionati nel parcheggio permettono di contenere il
fumo sprigionato dall’incendio in prossimità del punto di
innesco, evitandone la propagazione nelle aree prospicenti,
favorendone l’aspirazione verso i punti di estrazione e
mantenendo libere le vie di fuga. In tal senso, più ancora della
portata oraria, il parametro che indirizza la scelta dei Jet Fan
più adatti alla specifica applicazione e ne condiziona
estrazione
fumi caldi
MPC ED
Spinta
30 N
50 N
80 N
100 N
Distanza ideale
tra due Jet Fan
affiancati
8-10 m
15 m
15 m
15-17 m
Distanza ideale
tra due Jet Fan
in serie
15-20 m
35-40 m
55-60 m
70-80 m
l’installazione è la spinta (thrust), intesa come
prodotto N = V * Q * ρ, con: V = velocità dell’aria (m/s);
Q = portata volumetrica (m
3
/s); ρ = densità dell’aria (kg/m
3
)
Grande efficienza e basse emissioni sonore
Il funzionamento degli impianti di ventilazione basati su Jet Fan
è regolato da appositi sensori che monitorano le concentrazioni
di CO, i livelli di temperatura e la presenza di fumo. Grazie
ad essi è possibile avviare, alla velocità più opportuna, i soli
ventilatori necessari a soddisfare le specifiche esigenze, di
ventilazione o di gestione dell’eventuale incendio, evitando gli
sprechi energetici e riducendo il livello delle emissioni sonore.
JET FAN
MPC HP
Presa d'aria
fresca
