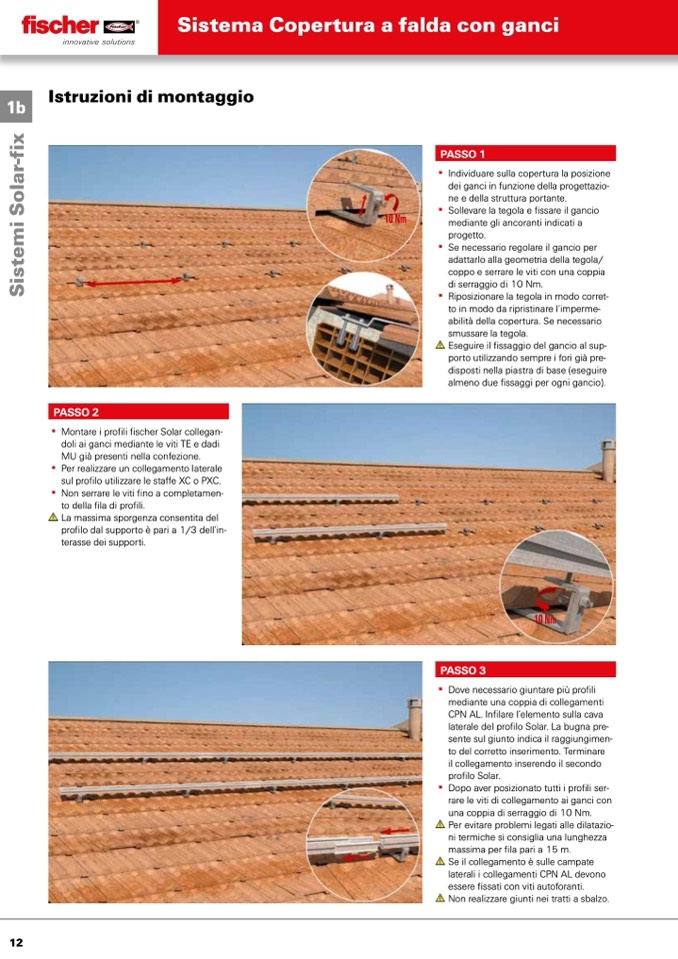

Sistema Copertura a falda con ganci

1b

Istruzioni di montaggio

PASSO 1

▪ Individuare sulla copertura la posizione

dei ganci in funzione della progettazio-

ne e della struttura portante.

▪ Sollevare la tegola e fissare il gancio

mediante gli ancoranti indicati a

progetto.

▪ Se necessario regolare il gancio per

adattarlo alla geometria della tegola/

coppo e serrare le viti con una coppia

di serraggio di 10 Nm.

▪ Riposizionare la tegola in modo corret-

to in modo da ripristinare l’imperme-

abilità della copertura. Se necessario

smussare la tegola.

Eseguire il fissaggio del gancio al sup-

porto utilizzando sempre i fori già pre-

disposti nella piastra di base (eseguire

almeno due fissaggi per ogni gancio).

PASSO 2

▪ Montare i profili fischer Solar collegan-

doli ai ganci mediante le viti TE e dadi

MU già presenti nella confezione.

▪ Per realizzare un collegamento laterale

sul profilo utilizzare le staffe XC o PXC.

▪ Non serrare le viti fino a completamen-

to della fila di profili.

La massima sporgenza consentita del

profilo dal supporto è pari a 1/3 dell’in-

terasse dei supporti.

PASSO 3

▪ Dove necessario giuntare più profili

mediante una coppia di collegamenti

CPN AL. Infilare l’elemento sulla cava

laterale del profilo Solar. La bugna pre-

sente sul giunto indica il raggiungimen-

to del corretto inserimento. Terminare

il collegamento inserendo il secondo

profilo Solar.

▪ Dopo aver posizionato tutti i profili ser-

rare le viti di collegamento ai ganci con

una coppia di serraggio di 10 Nm.

Per evitare problemi legati alle dilatazio-

ni termiche si consiglia una lunghezza

massima per fila pari a 15 m.

Se il collegamento è sulle campate

laterali i collegamenti CPN AL devono

essere fissati con viti autoforanti.

Non realizzare giunti nei tratti a sbalzo.
