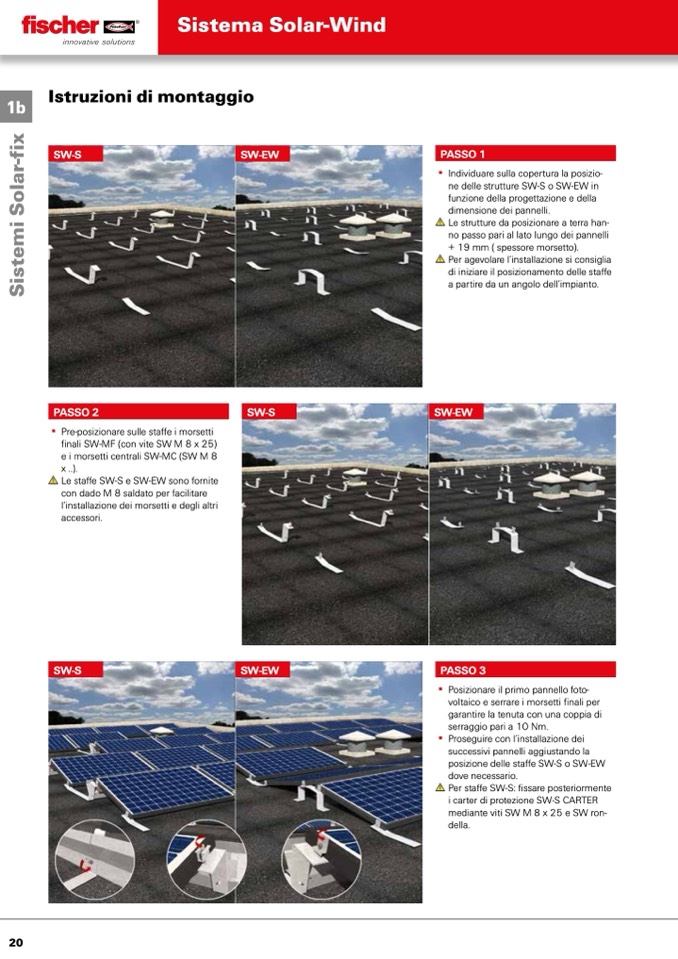

Sistema Solar-Wind

1b

Istruzioni di montaggio

SW-S

SW-EW

PASSO 1

▪ Individuare sulla copertura la posizio-

ne delle strutture SW-S o SW-EW in

funzione della progettazione e della

dimensione dei pannelli.

Le strutture da posizionare a terra han-

no passo pari al lato lungo dei pannelli

+ 19 mm ( spessore morsetto).

Per agevolare l’installazione si consiglia

di iniziare il posizionamento delle staffe

a partire da un angolo dell’impianto.

PASSO 2

▪ Pre-posizionare sulle staffe i morsetti

finali SW-MF (con vite SW M 8 x 25)

e i morsetti centrali SW-MC (SW M 8

x ..).

Le staffe SW-S e SW-EW sono fornite

con dado M 8 saldato per facilitare

l’installazione dei morsetti e degli altri

accessori.

SW-S

SW-EW

SW-S

SW-EW

PASSO 3

▪ Posizionare il primo pannello foto-

voltaico e serrare i morsetti finali per

garantire la tenuta con una coppia di

serraggio pari a 10 Nm.

▪ Proseguire con l’installazione dei

successivi pannelli aggiustando la

posizione delle staffe SW-S o SW-EW

dove necessario.

Per staffe SW-S: fissare posteriormente

i carter di protezione SW-S CARTER

mediante viti SW M 8 x 25 e SW ron-

della.

20
