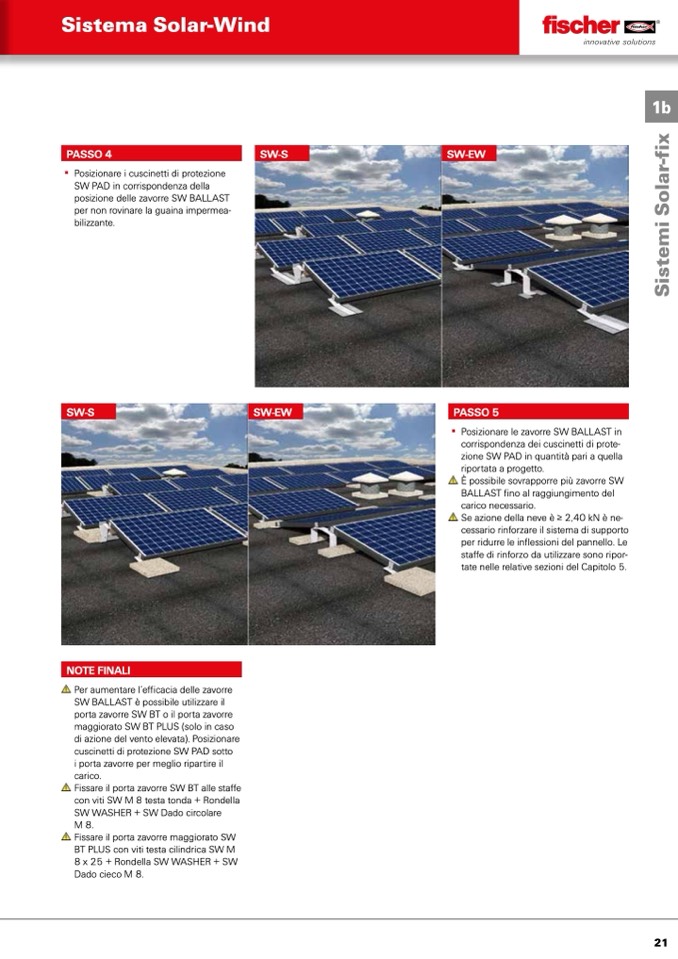

Sistema Solar-Wind

SW-S

SW-EW

PASSO 4

▪ Posizionare i cuscinetti di protezione

SW PAD in corrispondenza della

posizione delle zavorre SW BALLAST

per non rovinare la guaina impermea-

bilizzante.

SW-S

SW-EW

PASSO 5

▪ Posizionare le zavorre SW BALLAST in

corrispondenza dei cuscinetti di prote-

zione SW PAD in quantità pari a quella

riportata a progetto.

È possibile sovrapporre più zavorre SW

BALLAST fino al raggiungimento del

carico necessario.

Se azione della neve è ≥ 2,40 kN è ne-

cessario rinforzare il sistema di supporto

per ridurre le inflessioni del pannello. Le

staffe di rinforzo da utilizzare sono ripor-

tate nelle relative sezioni del Capitolo 5.

NOTE FINALI

Per aumentare l’efficacia delle zavorre

SW BALLAST è possibile utilizzare il

porta zavorre SW BT o il porta zavorre

maggiorato SW BT PLUS (solo in caso

di azione del vento elevata). Posizionare

cuscinetti di protezione SW PAD sotto

i porta zavorre per meglio ripartire il

carico.

Fissare il porta zavorre SW BT alle staffe

con viti SW M 8 testa tonda + Rondella

SW WASHER + SW Dado circolare

M 8.

Fissare il porta zavorre maggiorato SW

BT PLUS con viti testa cilindrica SW M

8 x 25 + Rondella SW WASHER + SW

Dado cieco M 8.
