Sistema Strutture speciali

1b

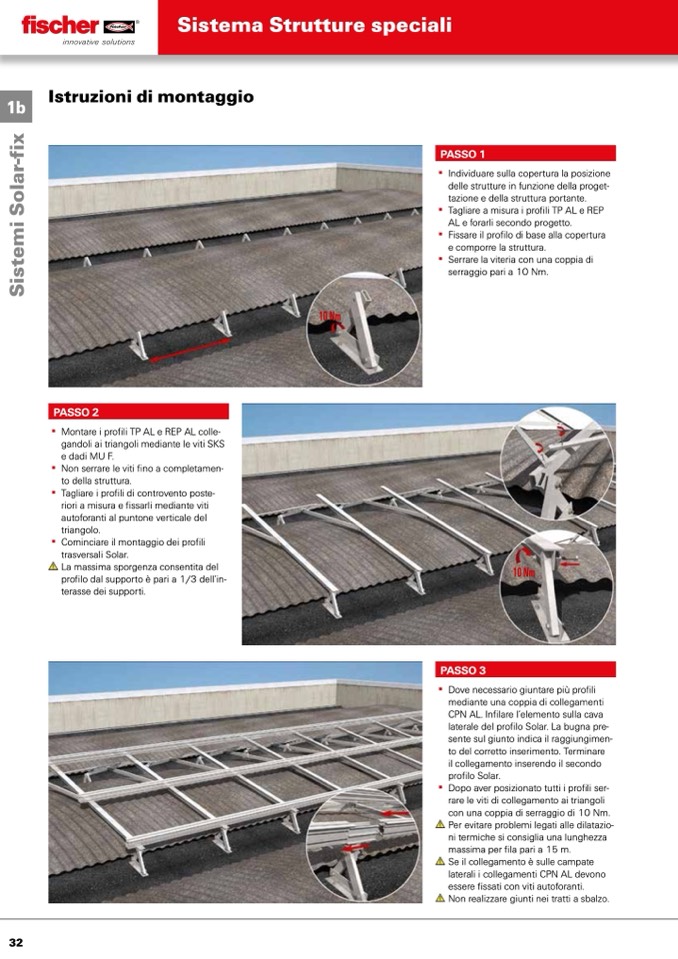

Istruzioni di montaggio

PASSO 1

▪ Individuare sulla copertura la posizione

delle strutture in funzione della proget-

tazione e della struttura portante.

▪ Tagliare a misura i profili TP AL e REP

AL e forarli secondo progetto.

▪ Fissare il profilo di base alla copertura

e comporre la struttura.

▪ Serrare la viteria con una coppia di

serraggio pari a 10 Nm.

PASSO 2

▪ Montare i profili TP AL e REP AL colle-

gandoli ai triangoli mediante le viti SKS

e dadi MU F.

▪ Non serrare le viti fino a completamen-

to della struttura.

▪ Tagliare i profili di controvento poste-

riori a misura e fissarli mediante viti

autoforanti al puntone verticale del

triangolo.

▪ Cominciare il montaggio dei profili

trasversali Solar.

La massima sporgenza consentita del

profilo dal supporto è pari a 1/3 dell’in-

terasse dei supporti.

PASSO 3

▪ Dove necessario giuntare più profili

mediante una coppia di collegamenti

CPN AL. Infilare l’elemento sulla cava

laterale del profilo Solar. La bugna pre-

sente sul giunto indica il raggiungimen-

to del corretto inserimento. Terminare

il collegamento inserendo il secondo

profilo Solar.

▪ Dopo aver posizionato tutti i profili ser-

rare le viti di collegamento ai triangoli

con una coppia di serraggio di 10 Nm.

Per evitare problemi legati alle dilatazio-

ni termiche si consiglia una lunghezza

massima per fila pari a 15 m.

Se il collegamento è sulle campate

laterali i collegamenti CPN AL devono

essere fissati con viti autoforanti.

Non realizzare giunti nei tratti a sbalzo.
