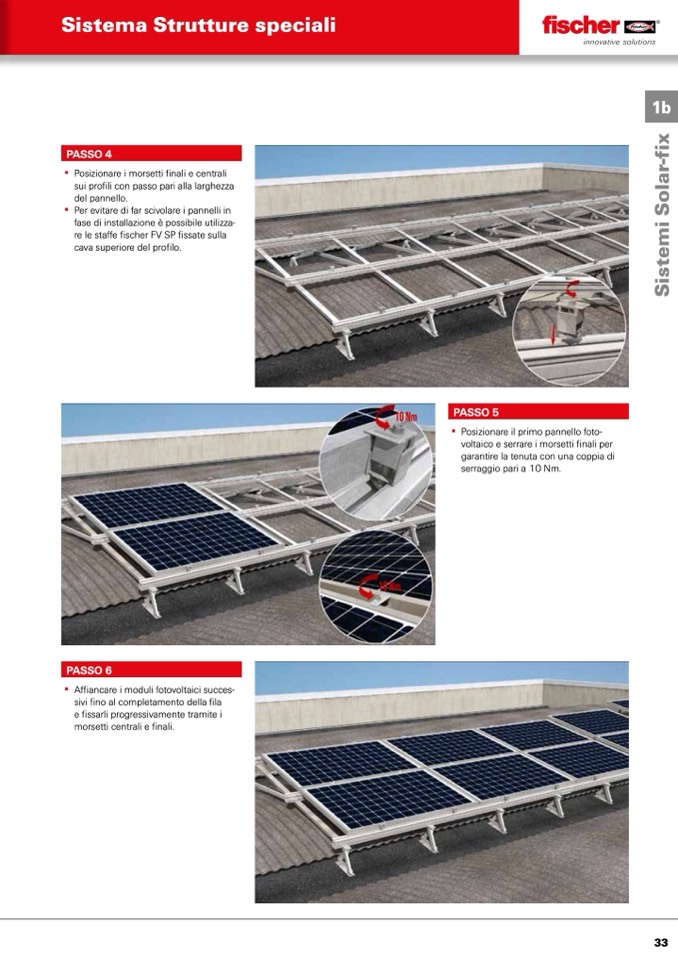

Sistema Strutture speciali

PASSO 4

▪ Posizionare i morsetti finali e centrali

sui profili con passo pari alla larghezza

del pannello.

▪ Per evitare di far scivolare i pannelli in

fase di installazione è possibile utilizza-

re le staffe fischer FV SP fissate sulla

cava superiore del profilo.

PASSO 6

▪ Affiancare i moduli fotovoltaici succes-

sivi fino al completamento della fila

e fissarli progressivamente tramite i

morsetti centrali e finali.

PASSO 5

▪ Posizionare il primo pannello foto-

voltaico e serrare i morsetti finali per

garantire la tenuta con una coppia di

serraggio pari a 10 Nm.

1b

33

S

i

s

t

e

m

i

S

o

l

a

r

-

f

i

x
