Sistema Powerskin

1b

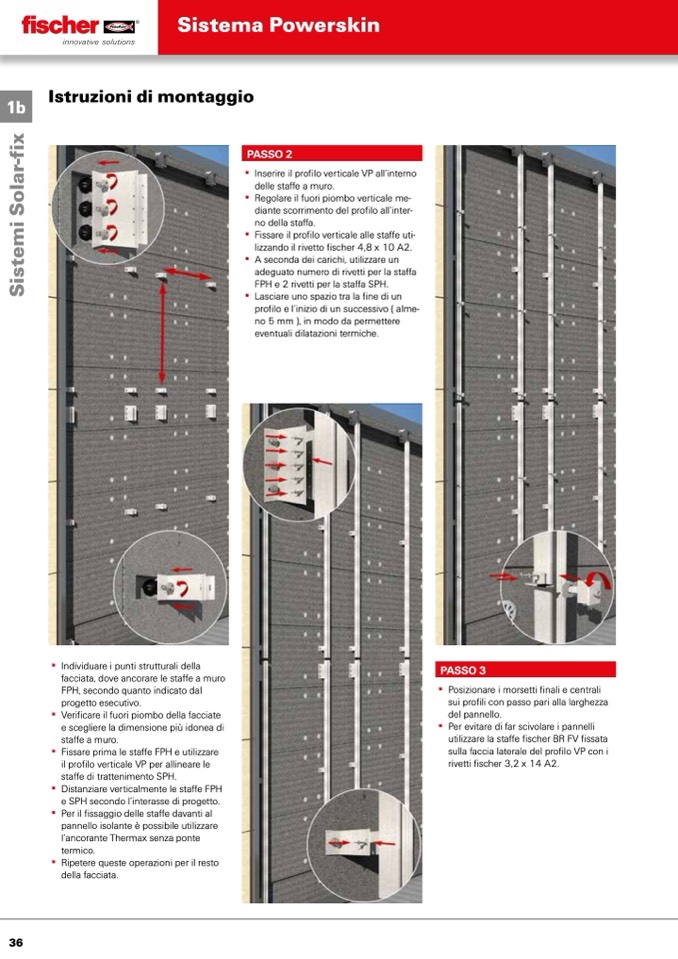

Istruzioni di montaggio

PASSO 2

▪ Inserire il profilo verticale VP all’interno

delle staffe a muro.

▪ Regolare il fuori piombo verticale me-

diante scorrimento del profilo all’inter-

no della staffa.

▪ Fissare il profilo verticale alle staffe uti-

lizzando il rivetto fischer 4,8 x 10 A2.

▪ A seconda dei carichi, utilizzare un

adeguato numero di rivetti per la staffa

FPH e 2 rivetti per la staffa SPH.

▪ Lasciare uno spazio tra la fine di un

profilo e l’inizio di un successivo ( alme-

no 5 mm ), in modo da permettere

eventuali dilatazioni termiche.

▪ Individuare i punti strutturali della

facciata, dove ancorare le staffe a muro

FPH, secondo quanto indicato dal

progetto esecutivo.

▪ Verificare il fuori piombo della facciate

e scegliere la dimensione più idonea di

staffe a muro.

▪ Fissare prima le staffe FPH e utilizzare

il profilo verticale VP per allineare le

staffe di trattenimento SPH.

▪ Distanziare verticalmente le staffe FPH

e SPH secondo l’interasse di progetto.

▪ Per il fissaggio delle staffe davanti al

pannello isolante è possibile utilizzare

l’ancorante Thermax senza ponte

termico.

▪ Ripetere queste operazioni per il resto

della facciata.

PASSO 3

▪ Posizionare i morsetti finali e centrali

sui profili con passo pari alla larghezza

del pannello.

▪ Per evitare di far scivolare i pannelli

utilizzare la staffe fischer BR FV fissata

sulla faccia laterale del profilo VP con i

rivetti fischer 3,2 x 14 A2.
