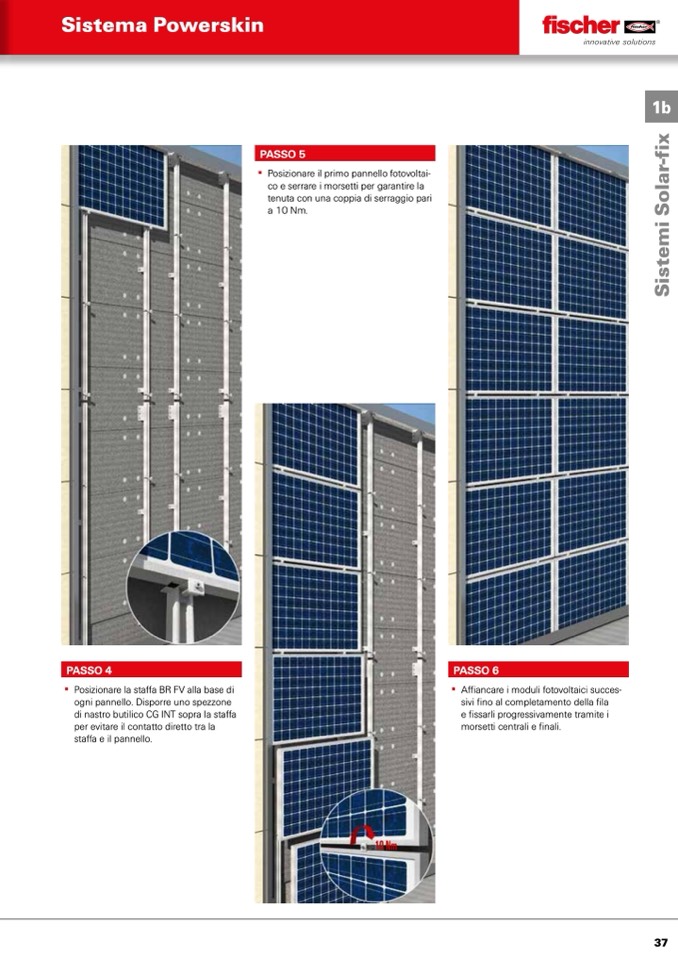

Sistema Powerskin

PASSO 5

▪ Posizionare il primo pannello fotovoltai-

co e serrare i morsetti per garantire la

tenuta con una coppia di serraggio pari

a 10 Nm.

PASSO 4

▪ Posizionare la staffa BR FV alla base di

ogni pannello. Disporre uno spezzone

di nastro butilico CG INT sopra la sta

ffa

per evitare il contatto diretto tra la

staffa e il pannello.

PASSO 6

▪ Affiancare i moduli fotovoltaici succes-

sivi fino al completamento della fila

e fissarli progressivamente tramite i

morsetti centrali e finali.
