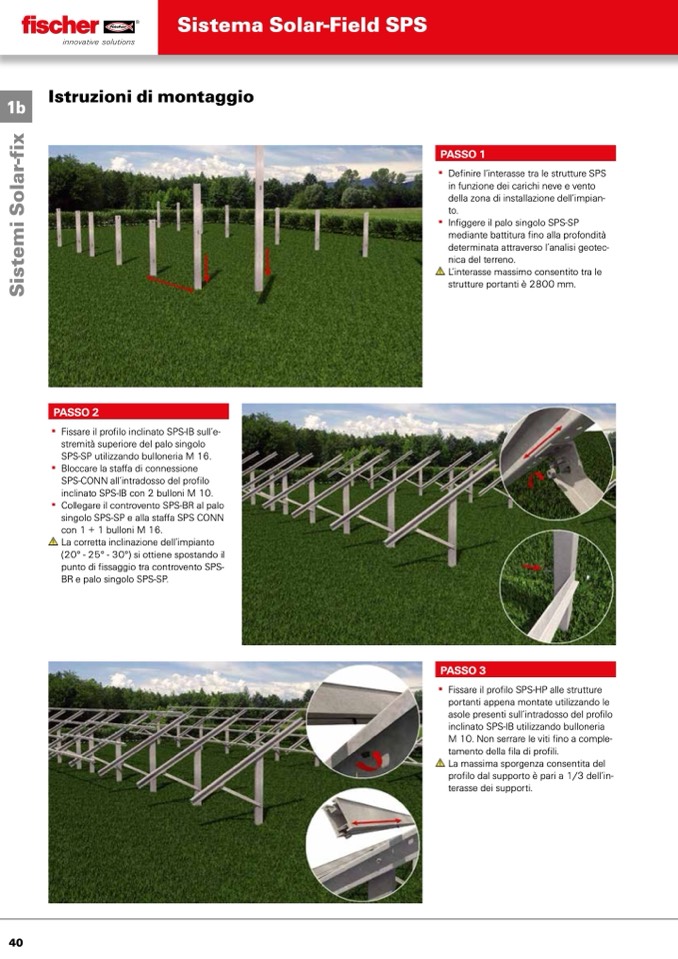

PASSO 1
▪ Definire l’interasse tra le strutture SPS
in funzione dei carichi neve e vento
della zona di installazione dell’impian-
to.
▪ Infiggere il palo singolo SPS-SP
mediante battitura fino alla profondità
determinata attraverso l’analisi geotec-
nica del terreno.
L’interasse massimo consentito tra le
strutture portanti è 2800 mm.
PASSO 2
▪ Fissare il profilo inclinato SPS-IB sull’e-
stremità superiore del palo singolo
SPS-SP utilizzando bulloneria M 16.
▪ Bloccare la staffa di connessione
SPS-CONN all’intradosso del profilo
inclinato SPS-IB con 2 bulloni M 10.
▪ Collegare il controvento SPS-BR al palo
singolo SPS-SP e alla staffa SPS CONN
con 1 + 1 bulloni M 16.
La corretta inclinazione dell’impianto
(20° - 25° - 30°) si ottiene spostando il
punto di fissaggio tra controvento SPS-
BR e palo singolo SPS-SP.
PASSO 3
▪ Fissare il profilo SPS-HP alle strutture
portanti appena montate utilizzando le
asole presenti sull’intradosso del profilo
inclinato SPS-IB utilizzando bulloneria
M 10. Non serrare le viti fino a comple-
tamento della fila di profili.
La massima sporgenza consentita del
profilo dal supporto è pari a 1/3 dell’in-
terasse dei supporti.
