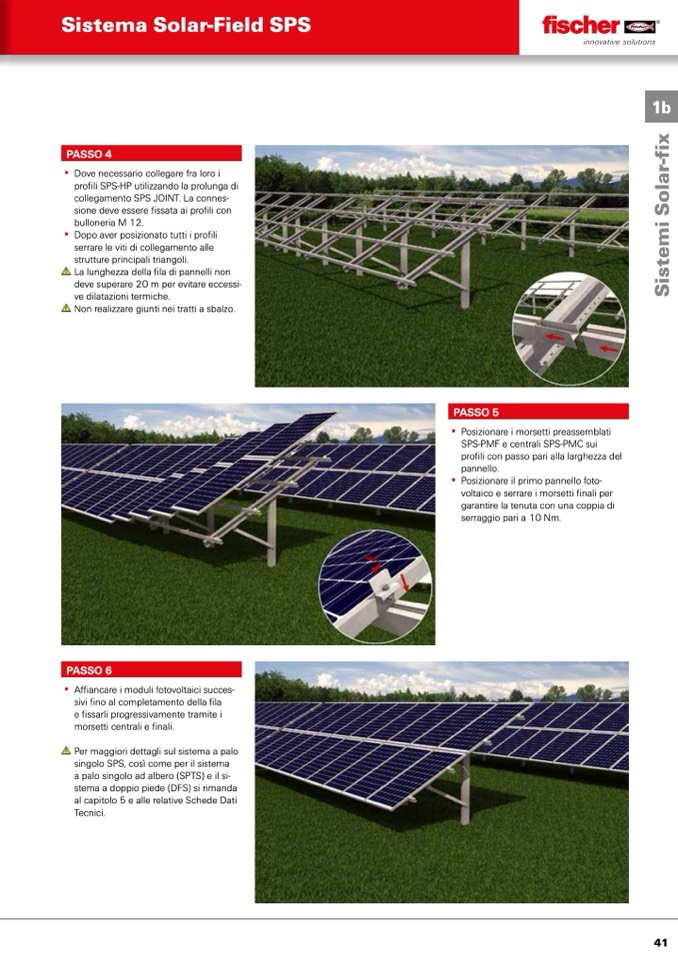

Sistema Solar-Field SPS

PASSO 4

▪ Dove necessario collegare fra loro i

profili SPS-HP utilizzando la prolunga di

collegamento SPS JOINT. La connes-

sione deve essere fissata ai profili con

bulloneria M 12.

▪ Dopo aver posizionato tutti i profili

serrare le viti di collegamento alle

strutture principali triangoli.

La lunghezza della fila di pannelli non

deve superare 20 m per evitare eccessi-

ve dilatazioni termiche.

Non realizzare giunti nei tratti a sbalzo.

PASSO 5

▪ Posizionare i morsetti preassemblati

SPS-PMF e centrali SPS-PMC sui

profili con passo pari alla larghezza del

pannello.

▪ Posizionare il primo pannello foto-

voltaico e serrare i morsetti finali per

garantire la tenuta con una coppia di

serraggio pari a 10 Nm.

PASSO 6

▪ Affiancare i moduli fotovoltaici succes-

sivi fino al completamento della fila

e fissarli progressivamente tramite i

morsetti centrali e finali.

Per maggiori dettagli sul sistema a palo

singolo SPS, così come per il sistema

a palo singolo ad albero (SPTS) e il si-

stema a doppio piede (DFS) si rimanda

al capitolo 5 e alle relative Schede Dati

Tecnici.
