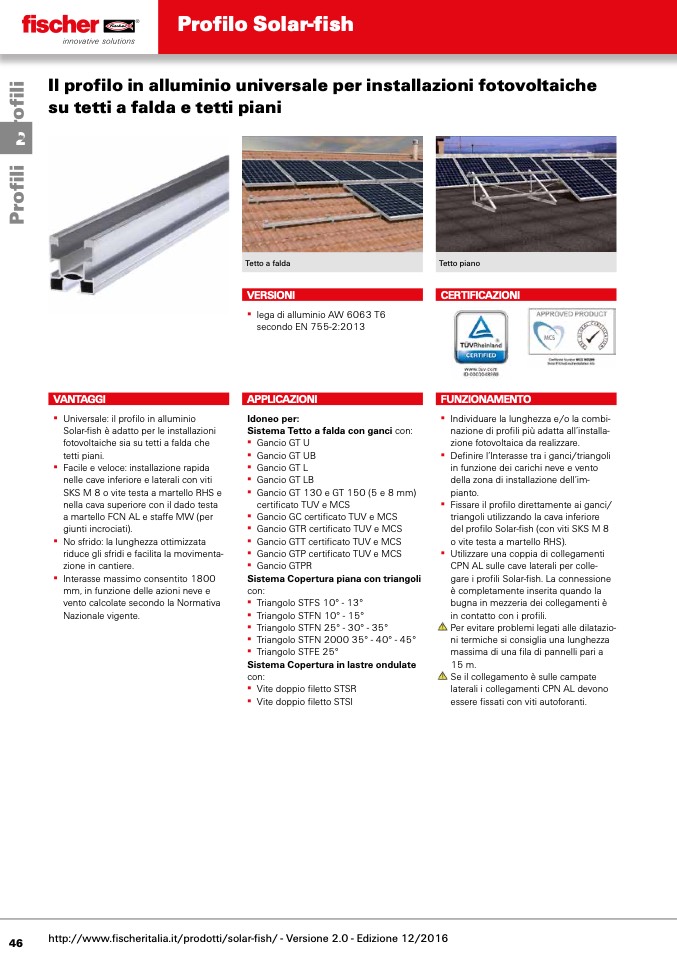

Profilo Solar-fish

2

Il profilo in alluminio universale per installazioni fotovoltaiche

su tetti a falda e tetti piani

Tetto a falda

VERSIONI

▪▪ lega▪di▪alluminio▪AW▪6063 T6▪

secondo▪EN 755-2:2013

APPLICAZIONI

Idoneo per:

Sistema Tetto a falda con ganci con:

▪▪ Gancio▪GT▪U

▪▪ Gancio▪GT▪UB

▪▪ Gancio▪GT▪L

▪▪ Gancio▪GT▪LB

▪▪ Gancio▪GT▪130▪e▪GT▪150▪(5▪e▪8▪mm)▪

certificato▪TUV▪e▪MCS

▪▪ Gancio▪GC▪certificato▪TUV▪e▪MCS

▪▪ Gancio▪GTR▪certificato▪TUV▪e▪MCS

▪▪ Gancio▪GTT▪certificato▪TUV▪e▪MCS

▪▪ Gancio▪GTP▪certificato▪TUV▪e▪MCS

▪▪ Gancio▪GTPR

Sistema Copertura piana con triangoli

con:

▪▪ Triangolo▪STFS▪10°▪-▪13°

▪▪ Triangolo▪STFN▪10°▪-▪15°

▪▪ Triangolo▪STFN▪25°▪-▪30°▪-▪35°

▪▪ Triangolo▪STFN▪2000▪35°▪-▪40°▪-▪45°

▪▪ Triangolo▪STFE▪25°

Sistema Copertura in lastre ondulate

con:

▪▪ Vite▪doppio▪filetto▪STSR

▪▪ Vite▪doppio▪filetto▪STSI

VANTAGGI

▪▪ Universale:▪il▪profilo▪in▪alluminio▪

Solar-fish▪è▪adatto▪per▪le▪installazioni▪

fotovoltaiche▪sia▪su▪tetti▪a▪falda▪che▪

tetti▪piani.

▪▪ Facile▪e▪veloce:▪installazione▪rapida▪

nelle▪cave▪inferiore▪e▪laterali▪con▪viti▪

SKS▪M▪8▪o▪vite▪testa▪a▪martello▪RHS▪e▪

nella▪cava▪superiore▪con▪il▪dado▪testa▪

a▪martello▪FCN▪AL▪e▪staffe▪MW▪(per▪

giunti▪incrociati).

▪▪ No▪sfrido:▪la▪lunghezza▪ottimizzata▪

riduce▪gli▪sfridi▪e▪facilita▪la▪movimenta-

zione▪in▪cantiere.

▪▪ Interasse▪massimo▪consentito▪1800▪

mm,▪in▪funzione▪delle▪azioni▪neve▪e▪

vento▪calcolate▪secondo▪la▪Normativa▪

Nazionale▪vigente.

Tetto piano

CERTIFICAZIONI

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

Individuare▪la▪lunghezza▪e/o▪la▪combi-

nazione▪di▪profili▪più▪adatta▪all’installa-

zione▪fotovoltaica▪da▪realizzare.

Definire▪l’Interasse▪tra▪i▪ganci/triangoli▪

in▪funzione▪dei▪carichi▪neve▪e▪vento▪

della▪zona▪di▪installazione▪dell’im-

pianto.

Fissare▪il▪profilo▪direttamente▪ai▪ganci/

triangoli▪utilizzando▪la▪cava▪inferiore▪

del▪profilo▪Solar-fish▪(con▪viti▪SKS▪M▪8▪

o▪vite▪testa▪a▪martello▪RHS).

Utilizzare▪una▪coppia▪di▪collegamenti▪

CPN▪AL▪sulle▪cave▪laterali▪per▪colle-

gare▪i▪profili▪Solar-fish.▪La▪connessione▪

è▪completamente▪inserita▪quando▪la▪

bugna▪in▪mezzeria▪dei▪collegamenti▪è▪

in▪contatto▪con▪i▪profili.

▪Per▪evitare▪problemi▪legati▪alle▪dilatazio-

ni▪termiche▪si▪consiglia▪una▪lunghezza▪

massima▪di▪una▪fila▪di▪pannelli▪pari▪a▪

15▪m.

▪ Se▪il▪collegamento▪è▪sulle▪campate▪

laterali▪i▪collegamenti▪CPN▪AL▪devono▪

essere▪fissati▪con▪viti▪autoforanti.

46

http://www.fischeritalia.it/prodotti/solar-fish/ - Versione 2.0 - Edizione 12/2016
