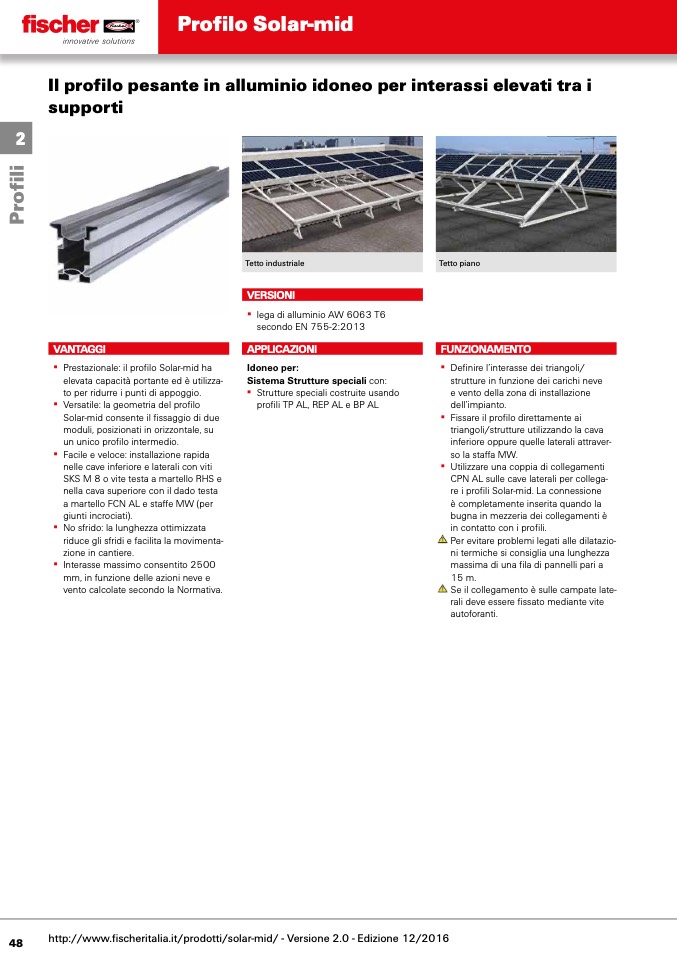

Profilo Solar-mid

2

Il profilo pesante in alluminio idoneo per interassi elevati tra i

supporti

Tetto industriale

VERSIONI

▪▪ lega▪di▪alluminio▪AW▪6063 T6▪

secondo▪EN 755-2:2013

APPLICAZIONI

Idoneo per:

Sistema Strutture speciali▪con:

▪▪ Strutture▪speciali▪costruite▪usando▪

VANTAGGI

▪▪ Prestazionale:▪il▪profilo▪Solar-mid▪ha▪

elevata▪capacità▪portante▪ed▪è▪utilizza-

to▪per▪ridurre▪i▪punti▪di▪appoggio.

Tetto piano

FUNZIONAMENTO

▪▪ Versatile:▪la▪geometria▪del▪profilo▪

profili▪TP▪AL,▪REP▪AL▪e▪BP▪AL

Solar-mid▪consente▪il▪fissaggio▪di▪due▪

moduli,▪posizionati▪in▪orizzontale,▪su▪

un▪unico▪profilo▪intermedio.

▪▪ Facile▪e▪veloce:▪installazione▪rapida▪

nelle▪cave▪inferiore▪e▪laterali▪con▪viti▪

SKS▪M▪8▪o▪vite▪testa▪a▪martello▪RHS▪e▪

nella▪cava▪superiore▪con▪il▪dado▪testa▪

a▪martello▪FCN▪AL▪e▪staffe▪MW▪(per▪

giunti▪incrociati).

▪▪ No▪sfrido:▪la▪lunghezza▪ottimizzata▪

riduce▪gli▪sfridi▪e▪facilita▪la▪movimenta-

zione▪in▪cantiere.

▪▪ Interasse▪massimo▪consentito▪2500▪

mm,▪in▪funzione▪delle▪azioni▪neve▪e▪

vento▪calcolate▪secondo▪la▪Normativa.▪

▪▪

▪▪

▪▪

▪

▪

Definire▪l’interasse▪dei▪triangoli/

strutture▪in▪funzione▪dei▪carichi▪neve▪

e▪vento▪della▪zona▪di▪installazione▪

dell’impianto.

Fissare▪il▪profilo▪direttamente▪ai▪

triangoli/strutture▪utilizzando▪la▪cava▪

inferiore▪oppure▪quelle▪laterali▪attraver-

so▪la▪staffa▪MW.

Utilizzare▪una▪coppia▪di▪collegamenti▪

CPN▪AL▪sulle▪cave▪laterali▪per▪collega-

re▪i▪profili▪Solar-mid.▪La▪connessione▪

è▪completamente▪inserita▪quando▪la▪

bugna▪in▪mezzeria▪dei▪collegamenti▪è▪

in▪contatto▪con▪i▪profili.

Per▪evitare▪problemi▪legati▪alle▪dilatazio-

ni▪termiche▪si▪consiglia▪una▪lunghezza▪

massima▪di▪una▪fila▪di▪pannelli▪pari▪a▪

15▪m.

Se▪il▪collegamento▪è▪sulle▪campate▪late-

rali▪deve▪essere▪fissato▪mediante▪vite▪

autoforanti.

48

http://www.fischeritalia.it/prodotti/solar-mid/ - Versione 2.0 - Edizione 12/2016
