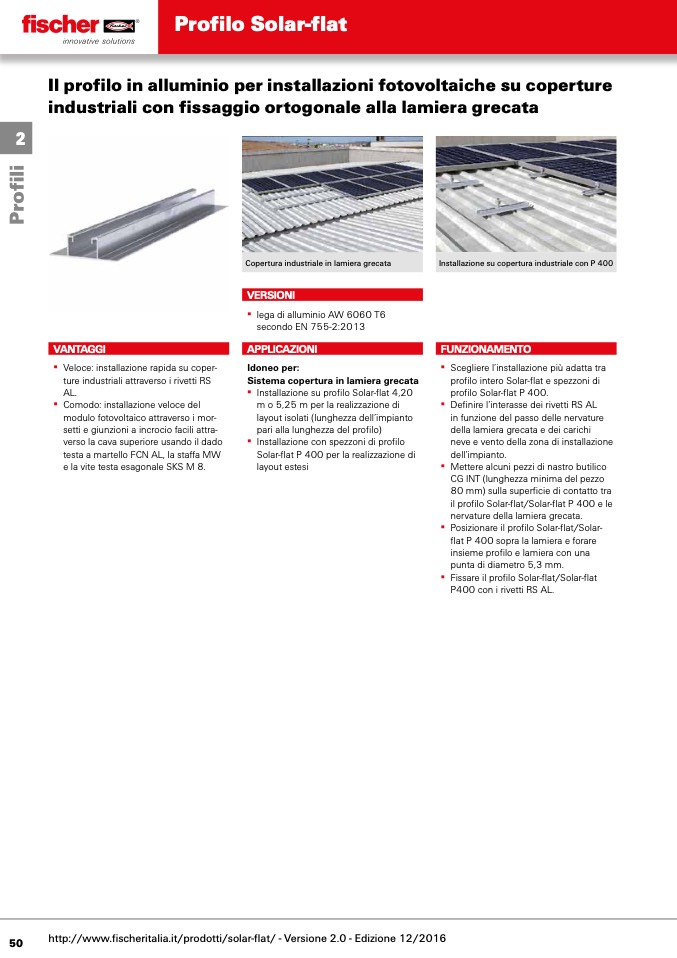

Profilo Solar-flat

2

Il profilo in alluminio per installazioni fotovoltaiche su coperture

industriali con fissaggio ortogonale alla lamiera grecata

Copertura industriale in lamiera grecata

VERSIONI

▪▪ lega▪di▪alluminio▪AW▪6060 T6▪

secondo▪EN 755-2:2013

APPLICAZIONI

Idoneo per:

Sistema copertura in lamiera grecata

VANTAGGI

▪▪ Veloce:▪installazione▪rapida▪su▪coper-

ture▪industriali▪attraverso▪i▪rivetti▪RS▪

AL.

▪▪ Comodo:▪installazione▪veloce▪del▪

modulo▪fotovoltaico▪attraverso▪i▪mor-

setti▪e▪giunzioni▪a▪incrocio▪facili▪attra-

verso▪la▪cava▪superiore▪usando▪il▪dado▪

testa▪a▪martello▪FCN▪AL,▪la▪staffa▪MW▪

e▪la▪vite▪testa▪esagonale▪SKS▪M▪8.

▪▪

▪▪

Installazione▪su▪profilo▪Solar-flat▪4,20▪

m▪o▪5,25▪m▪per▪la▪realizzazione▪di▪

layout▪isolati▪(lunghezza▪dell’impianto▪

pari▪alla▪lunghezza▪del▪profilo)

Installazione▪con▪spezzoni▪di▪profilo▪

Solar-flat▪P▪400▪per▪la▪realizzazione▪di▪

layout▪estesi

Installazione su copertura industriale con P 400

FUNZIONAMENTO

▪▪ Scegliere▪l’installazione▪più▪adatta▪tra▪

profilo▪intero▪Solar-flat▪e▪spezzoni▪di▪

profilo▪Solar-flat▪P▪400.

▪▪ Definire▪l’interasse▪dei▪rivetti▪RS▪AL▪

in▪funzione▪del▪passo▪delle▪nervature▪

della▪lamiera▪grecata▪e▪dei▪carichi▪

neve▪e▪vento▪della▪zona▪di▪installazione▪

dell’impianto.

▪▪ Mettere▪alcuni▪pezzi▪di▪nastro▪butilico▪

CG▪INT▪(lunghezza▪minima▪del▪pezzo▪

80▪mm)▪sulla▪superficie▪di▪contatto▪tra▪

il▪profilo▪Solar-flat/Solar-flat▪P▪400▪e▪le▪

nervature▪della▪lamiera▪grecata.

▪▪ Posizionare▪il▪profilo▪Solar-flat/Solar-

flat▪P▪400▪sopra▪la▪lamiera▪e▪forare▪

insieme▪profilo▪e▪lamiera▪con▪una▪

punta▪di▪diametro▪5,3▪mm.

▪▪ Fissare▪il▪profilo▪Solar-flat/Solar-flat▪

P400▪con▪i▪rivetti▪RS▪AL.

50

http://www.fischeritalia.it/prodotti/solar-flat/ - Versione 2.0 - Edizione 12/2016
