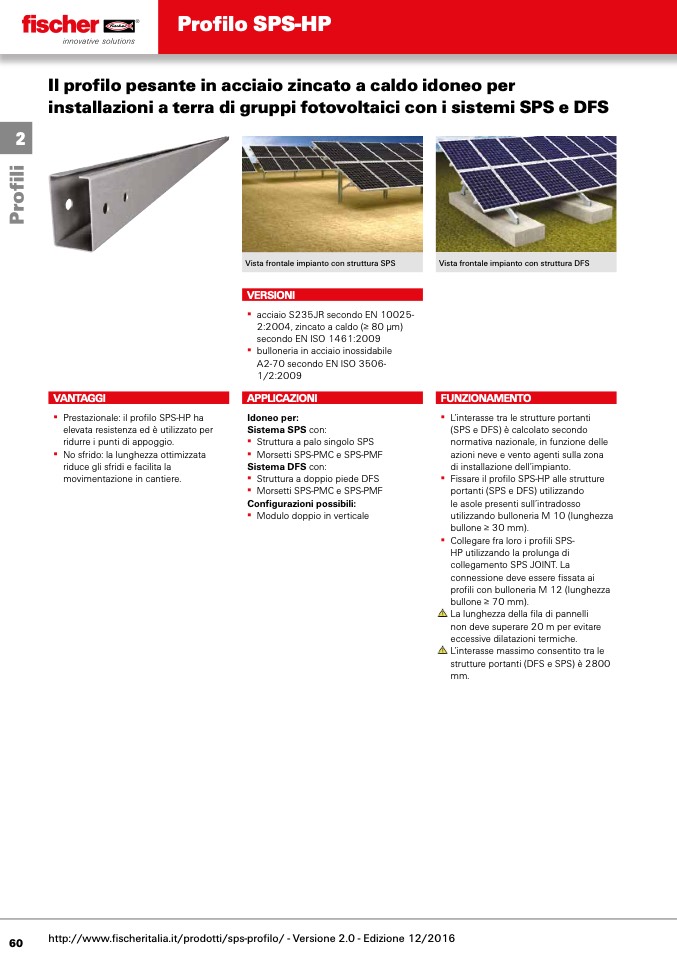

Profilo SPS-HP

2

Il profilo pesante in acciaio zincato a caldo idoneo per

installazioni a terra di gruppi fotovoltaici con i sistemi SPS e DFS

Vista frontale impianto con struttura SPS

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:2004,▪zincato▪a▪caldo▪(≥▪80 μm)▪

secondo▪EN ISO▪1461:2009

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema SPS▪con:

▪▪ Struttura▪a▪palo▪singolo▪SPS

▪▪ Morsetti▪SPS-PMC▪e▪SPS-PMF

Sistema DFS▪con:

▪▪ Struttura▪a▪doppio▪piede▪DFS

▪▪ Morsetti▪SPS-PMC▪e▪SPS-PMF

Configurazioni possibili:

▪▪ Modulo▪doppio▪in▪verticale

VANTAGGI

▪▪ Prestazionale:▪il▪profilo▪SPS-HP▪ha▪

elevata▪resistenza▪ed▪è▪utilizzato▪per▪

ridurre▪i▪punti▪di▪appoggio.

▪▪ No▪sfrido:▪la▪lunghezza▪ottimizzata▪

riduce▪gli▪sfridi▪e▪facilita▪la▪

movimentazione▪in▪cantiere.

Vista frontale impianto con struttura DFS

FUNZIONAMENTO

▪▪ L’interasse▪tra▪le▪strutture▪portanti▪

(SPS▪e▪DFS)▪è▪calcolato▪secondo▪

normativa▪nazionale,▪in▪funzione▪delle▪

azioni▪neve▪e▪vento▪agenti▪sulla▪zona▪

di▪installazione▪dell’impianto.

▪▪ Fissare▪il▪profilo▪SPS-HP▪alle▪strutture▪

portanti▪(SPS▪e▪DFS)▪utilizzando▪

le▪asole▪presenti▪sull’intradosso▪

utilizzando▪bulloneria▪M 10▪(lunghezza▪

bullone▪≥▪30▪mm).

▪▪ Collegare▪fra▪loro▪i▪profili▪SPS-

HP▪utilizzando▪la▪prolunga▪di▪

collegamento▪SPS▪JOINT.▪La▪

connessione▪deve▪essere▪fissata▪ai▪

profili▪con▪bulloneria▪M 12▪(lunghezza▪

bullone▪≥▪70▪mm).

▪ La▪lunghezza▪della▪fila▪di▪pannelli▪

non▪deve▪superare▪20▪m▪per▪evitare▪

eccessive▪dilatazioni▪termiche.

▪ L’interasse▪massimo▪consentito▪tra▪le▪

strutture▪portanti▪(DFS▪e▪SPS)▪è▪2800▪

mm.

60

http://www.fischeritalia.it/prodotti/sps-profilo/ - Versione 2.0 - Edizione 12/2016
