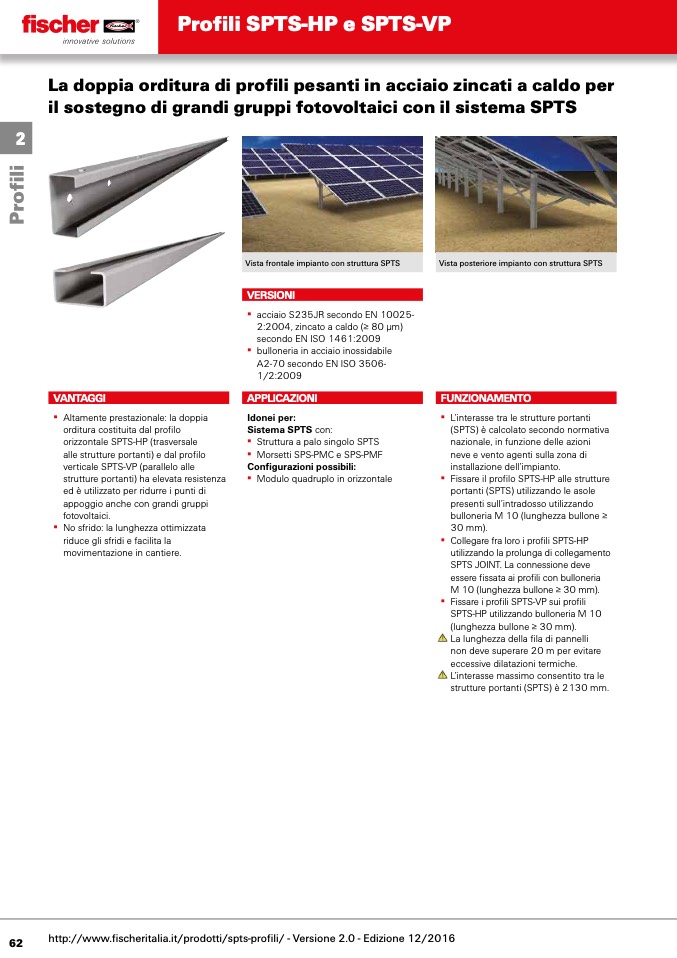

Profili SPTS-HP e SPTS-VP

2

La doppia orditura di profili pesanti in acciaio zincati a caldo per

il sostegno di grandi gruppi fotovoltaici con il sistema SPTS

Vista frontale impianto con struttura SPTS

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:2004,▪zincato▪a▪caldo▪(≥▪80 μm)▪

secondo▪EN ISO▪1461:2009

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-

1/2:2009

APPLICAZIONI

Idonei per:

Sistema SPTS▪con:

▪▪ Struttura▪a▪palo▪singolo▪SPTS

▪▪ Morsetti▪SPS-PMC▪e▪SPS-PMF

Configurazioni possibili:

▪▪ Modulo▪quadruplo▪in▪orizzontale

VANTAGGI

▪▪ Altamente▪prestazionale:▪la▪doppia▪

orditura▪costituita▪dal▪profilo▪

orizzontale▪SPTS-HP▪(trasversale▪

alle▪strutture▪portanti)▪e▪dal▪profilo▪

verticale▪SPTS-VP▪(parallelo▪alle▪

strutture▪portanti)▪ha▪elevata▪resistenza▪

ed▪è▪utilizzato▪per▪ridurre▪i▪punti▪di▪

appoggio▪anche▪con▪grandi▪gruppi▪

fotovoltaici.

▪▪ No▪sfrido:▪la▪lunghezza▪ottimizzata▪

riduce▪gli▪sfridi▪e▪facilita▪la▪

movimentazione▪in▪cantiere.

Vista posteriore impianto con struttura SPTS

FUNZIONAMENTO

▪▪ L’interasse▪tra▪le▪strutture▪portanti▪

(SPTS)▪è▪calcolato▪secondo▪normativa▪

nazionale,▪in▪funzione▪delle▪azioni▪

neve▪e▪vento▪agenti▪sulla▪zona▪di▪

installazione▪dell’impianto.

▪▪ Fissare▪il▪profilo▪SPTS-HP▪alle▪strutture▪

portanti▪(SPTS)▪utilizzando▪le▪asole▪

presenti▪sull’intradosso▪utilizzando▪

bulloneria▪M 10▪(lunghezza▪bullone▪≥▪

30▪mm).

▪▪ Collegare▪fra▪loro▪i▪profili▪SPTS-HP▪

utilizzando▪la▪prolunga▪di▪collegamento▪

SPTS▪JOINT.▪La▪connessione▪deve▪

essere▪fissata▪ai▪profili▪con▪bulloneria▪

M 10▪(lunghezza▪bullone▪≥▪30▪mm).

▪▪ Fissare▪i▪profili▪SPTS-VP▪sui▪profili▪

SPTS-HP▪utilizzando▪bulloneria▪M 10▪

(lunghezza▪bullone▪≥▪30▪mm).

▪ La▪lunghezza▪della▪fila▪di▪pannelli▪

non▪deve▪superare▪20▪m▪per▪evitare▪

eccessive▪dilatazioni▪termiche.

▪ L’interasse▪massimo▪consentito▪tra▪le▪

strutture▪portanti▪(SPTS)▪è▪2130▪mm.
