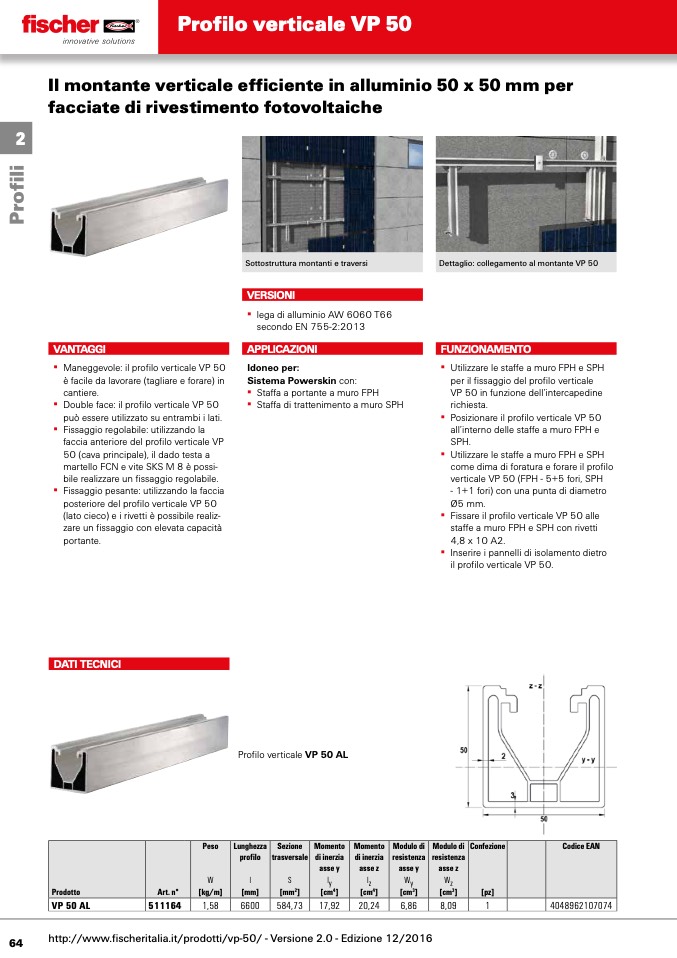

Profilo verticale VP 50
2
Il montante verticale efficiente in alluminio 50 x 50 mm per
facciate di rivestimento fotovoltaiche
Sottostruttura montanti e traversi
VERSIONI
▪▪ lega▪di▪alluminio▪AW 6060 T66▪
secondo▪EN 755-2:2013
APPLICAZIONI
Idoneo per:
Sistema Powerskin▪con:
▪▪ Staffa▪a▪portante▪a▪muro▪FPH
▪▪ Staffa▪di▪trattenimento▪a▪muro▪SPH
VANTAGGI
▪▪ Maneggevole:▪il▪profilo▪verticale▪VP▪50▪
è▪facile▪da▪lavorare▪(tagliare▪e▪forare)▪in▪
cantiere.
▪▪ Double▪face:▪il▪profilo▪verticale▪VP▪50▪
può▪essere▪utilizzato▪su▪entrambi▪i▪lati.
▪▪ Fissaggio▪regolabile:▪utilizzando▪la▪
faccia▪anteriore▪del▪profilo▪verticale▪VP▪
50▪(cava▪principale),▪il▪dado▪testa▪a▪
martello▪FCN▪e▪vite▪SKS▪M▪8▪è▪possi-
bile▪realizzare▪un▪fissaggio▪regolabile.
▪▪ Fissaggio▪pesante:▪utilizzando▪la▪faccia▪
posteriore▪del▪profilo▪verticale▪VP▪50▪
(lato▪cieco)▪e▪i▪rivetti▪è▪possibile▪realiz-
zare▪un▪fissaggio▪con▪elevata▪capacità▪
portante.
Dettaglio: collegamento al montante VP 50
FUNZIONAMENTO
▪▪
▪▪
▪▪
▪▪
▪▪
Utilizzare▪le▪staffe▪a▪muro▪FPH▪e▪SPH▪
per▪il▪fissaggio▪del▪profilo▪verticale▪
VP▪50▪in▪funzione▪dell’intercapedine▪
richiesta.
Posizionare▪il▪profilo▪verticale▪VP▪50▪
all’interno▪delle▪staffe▪a▪muro▪FPH▪e▪
SPH.
Utilizzare▪le▪staffe▪a▪muro▪FPH▪e▪SPH▪
come▪dima▪di▪foratura▪e▪forare▪il▪profilo▪
verticale▪VP▪50▪(FPH▪-▪5+5▪fori,▪SPH▪
-▪1+1▪fori)▪con▪una▪punta▪di▪diametro▪
Ø5▪mm.
Fissare▪il▪profilo▪verticale▪VP▪50▪alle▪
staffe▪a▪muro▪FPH▪e▪SPH▪con▪rivetti▪
4,8▪x▪10▪A2.
Inserire▪i▪pannelli▪di▪isolamento▪dietro▪
il▪profilo▪verticale▪VP▪50.
DATI TECNICI
Profilo▪verticale▪VP 50 AL
Peso
Lunghezza
profilo
Sezione
trasversale
Momento
di inerzia
asse y
Momento
di inerzia
asse z
Modulo di
resistenza
asse y
Modulo di
resistenza
asse z
Confezione Codice EAN
W
l S
Iy Iz Wy
Wz
Prodotto
Art. n° [kg/m]
[mm] [mm
2
]
[cm
4
] [cm
4
] [cm
3
]
[cm
3
] [pz]
VP 50 AL 511164 1,58
6600 584,73
17,92 20,24 6,86
8,09 1 4048962107074
64
