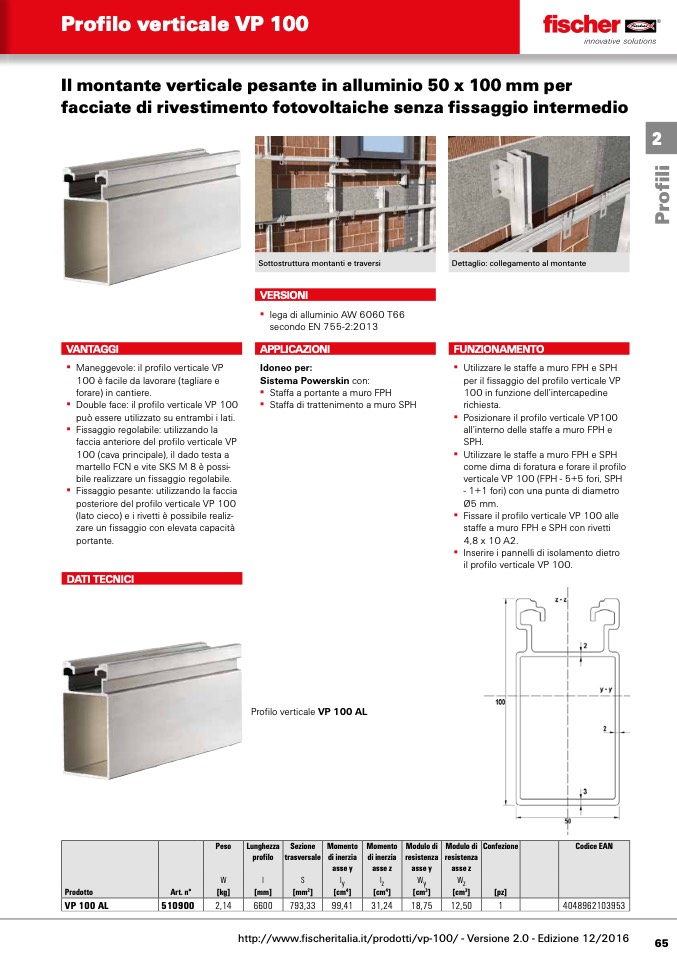

Profilo verticale VP 100
Il montante verticale pesante in alluminio 50 x 100 mm per
facciate di rivestimento fotovoltaiche senza fissaggio intermedio
VANTAGGI
▪▪ Maneggevole:▪il▪profilo▪verticale▪VP▪
100▪è▪facile▪da▪lavorare▪(tagliare▪e▪
forare)▪in▪cantiere.
▪▪ Double▪face:▪il▪profilo▪verticale▪VP▪100▪
può▪essere▪utilizzato▪su▪entrambi▪i▪lati.
▪▪ Fissaggio▪regolabile:▪utilizzando▪la▪
faccia▪anteriore▪del▪profilo▪verticale▪VP▪
100▪(cava▪principale),▪il▪dado▪testa▪a▪
martello▪FCN▪e▪vite▪SKS▪M▪8▪è▪possi-
bile▪realizzare▪un▪fissaggio▪regolabile.
▪▪ Fissaggio▪pesante:▪utilizzando▪la▪faccia▪
posteriore▪del▪profilo▪verticale▪VP▪100▪
(lato▪cieco)▪e▪i▪rivetti▪è▪possibile▪realiz-
zare▪un▪fissaggio▪con▪elevata▪capacità▪
portante.
Sottostruttura montanti e traversi
VERSIONI
▪▪ lega▪di▪alluminio▪AW 6060 T66▪
secondo▪EN 755-2:2013
APPLICAZIONI
Idoneo per:
Sistema Powerskin▪con:
▪▪ Staffa▪a▪portante▪a▪muro▪FPH
▪▪ Staffa▪di▪trattenimento▪a▪muro▪SPH
Dettaglio: collegamento al montante
FUNZIONAMENTO
▪▪
▪▪
▪▪
▪▪
▪▪
Utilizzare▪le▪staffe▪a▪muro▪FPH▪e▪SPH▪
per▪il▪fissaggio▪del▪profilo▪verticale▪VP▪
100▪in▪funzione▪dell’intercapedine▪
richiesta.
Posizionare▪il▪profilo▪verticale▪VP100▪
all’interno▪delle▪staffe▪a▪muro▪FPH▪e▪
SPH.
Utilizzare▪le▪staffe▪a▪muro▪FPH▪e▪SPH▪
come▪dima▪di▪foratura▪e▪forare▪il▪profilo▪
verticale▪VP▪100▪(FPH▪-▪5+5▪fori,▪SPH▪
-▪1+1▪fori)▪con▪una▪punta▪di▪diametro▪
Ø5▪mm.
Fissare▪il▪profilo▪verticale▪VP▪100▪alle▪
staffe▪a▪muro▪FPH▪e▪SPH▪con▪rivetti▪
4,8▪x▪10▪A2.
Inserire▪i▪pannelli▪di▪isolamento▪dietro▪
il▪profilo▪verticale▪VP▪100.
DATI TECNICI
Profilo▪verticale▪VP 100 AL
Peso
Lunghezza
profilo
Sezione
trasversale
Momento
di inerzia
asse y
Momento
di inerzia
asse z
Modulo di
resistenza
asse y
Modulo di
resistenza
asse z
Confezione Codice EAN
W
l S
Iy Iz
Wy
Wz
Prodotto
Art. n° [kg]
[mm] [mm
2
]
[cm
4
] [cm
4
]
[cm
3
]
[cm
3
]
[pz]
VP 100 AL 510900 2,14
6600 793,33
99,41 31,24
18,75
12,50
1 4048962103953
2
http://www.fischeritalia.it/prodotti/vp-100/ - Versione 2.0 - Edizione 12/2016
