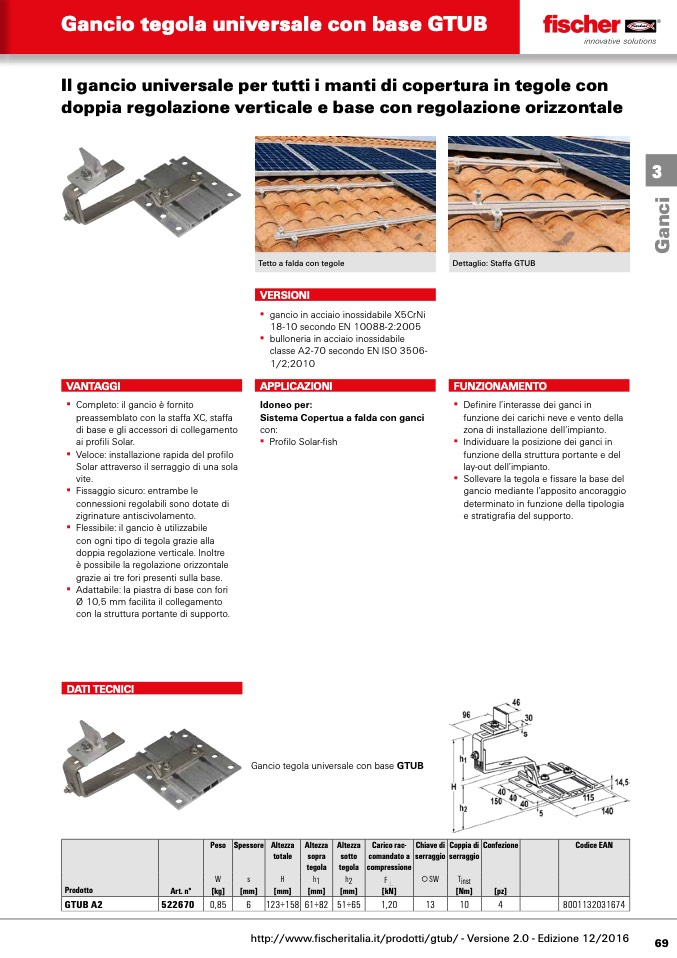

Gancio tegola universale con base GTUB

Il gancio universale per tutti i manti di copertura in tegole con

doppia regolazione verticale e base con regolazione orizzontale

VANTAGGI

▪▪ Completo:▪il▪gancio▪è▪fornito▪

preassemblato▪con▪la▪staffa▪XC,▪staffa▪

di▪base▪e▪gli▪accessori▪di▪collegamento▪

ai▪profili▪Solar.

▪▪ Veloce:▪installazione▪rapida▪del▪profilo▪

Solar▪attraverso▪il▪serraggio▪di▪una▪sola▪

vite.

▪▪ Fissaggio▪sicuro:▪entrambe▪le▪

connessioni▪regolabili▪sono▪dotate▪di▪

zigrinature▪antiscivolamento.

▪▪ Flessibile:▪il▪gancio▪è▪utilizzabile▪

con▪ogni▪tipo▪di▪tegola▪grazie▪alla▪

doppia▪regolazione▪verticale.▪Inoltre▪

è▪possibile▪la▪regolazione▪orizzontale▪

grazie▪ai▪tre▪fori▪presenti▪sulla▪base.

▪▪ Adattabile:▪la▪piastra▪di▪base▪con▪fori▪

Ø 10,5▪mm▪facilita▪il▪collegamento▪

con▪la▪struttura▪portante▪di▪supporto.

Tetto a falda con tegole

VERSIONI

▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN▪10088-2:2005

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

classe▪A2-70▪secondo▪EN▪ISO▪3506-

1/2;2010

APPLICAZIONI

Idoneo per:

Sistema Copertua a falda con ganci▪

con:

▪▪ Profilo▪Solar-fish

Dettaglio: Staffa GTUB

FUNZIONAMENTO

▪▪

▪▪

▪▪

Definire▪l’interasse▪dei▪ganci▪in▪

funzione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell‘impianto.

Individuare▪la▪posizione▪dei▪ganci▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

lay-out▪dell’impianto.

Sollevare▪la▪tegola▪e▪fissare▪la▪base▪del▪

gancio▪mediante▪l’apposito▪ancoraggio▪

determinato▪in▪funzione▪della▪tipologia▪

e▪stratigrafia▪del▪supporto.

DATI TECNICI

Gancio▪tegola▪universale▪con▪base▪GTUB

Peso Spessore

Altezza

totale

Altezza

sopra

tegola

Altezza

sotto

tegola

Carico rac-

comandato a

compressione

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W s

H h1 h2

F

b

[kN]

SW Tinst

Prodotto

Art. n° [kg] [mm]

[mm] [mm] [mm] [Nm]

[pz]

GTUB A2 522670 0,85 6

123÷158 61÷82 51÷65

1,20 13 10

4 8001132031674

3

http://www.fischeritalia.it/prodotti/gtub/ - Versione 2.0 - Edizione 12/2016
