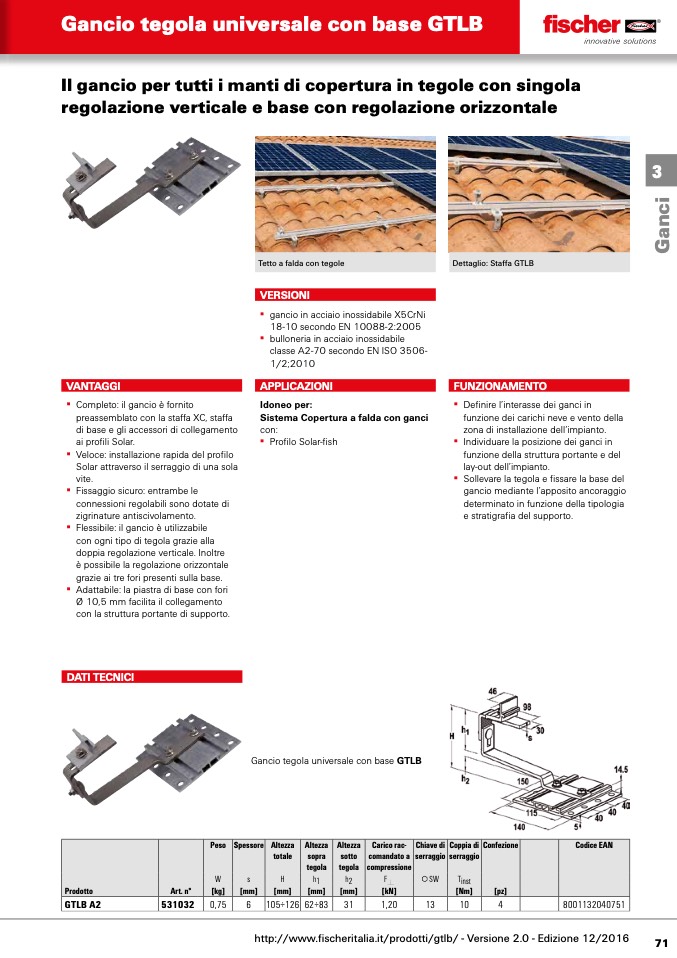

Gancio tegola universale con base GTLB
Il gancio per tutti i manti di copertura in tegole con singola
regolazione verticale e base con regolazione orizzontale
VANTAGGI
▪▪ Completo:▪il▪gancio▪è▪fornito▪
preassemblato▪con▪la▪staffa▪XC,▪staffa▪
di▪base▪e▪gli▪accessori▪di▪collegamento▪
ai▪profili▪Solar.
▪▪ Veloce:▪installazione▪rapida▪del▪profilo▪
Solar▪attraverso▪il▪serraggio▪di▪una▪sola▪
vite.
▪▪ Fissaggio▪sicuro:▪entrambe▪le▪
connessioni▪regolabili▪sono▪dotate▪di▪
zigrinature▪antiscivolamento.
▪▪ Flessibile:▪il▪gancio▪è▪utilizzabile▪
con▪ogni▪tipo▪di▪tegola▪grazie▪alla▪
doppia▪regolazione▪verticale.▪Inoltre▪
è▪possibile▪la▪regolazione▪orizzontale▪
grazie▪ai▪tre▪fori▪presenti▪sulla▪base.
▪▪ Adattabile:▪la▪piastra▪di▪base▪con▪fori▪
Ø 10,5▪mm▪facilita▪il▪collegamento▪
con▪la▪struttura▪portante▪di▪supporto.
Tetto a falda con tegole
VERSIONI
▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN▪10088-2:2005
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
classe▪A2-70▪secondo▪EN▪ISO▪3506-
1/2;2010
APPLICAZIONI
Idoneo per:
Sistema Copertura a falda con ganci
con:
▪▪ Profilo▪Solar-fish
Dettaglio: Staffa GTLB
FUNZIONAMENTO
▪▪
▪▪
▪▪
Definire▪l’interasse▪dei▪ganci▪in▪
funzione▪dei▪carichi▪neve▪e▪vento▪della▪
zona▪di▪installazione▪dell‘impianto.
Individuare▪la▪posizione▪dei▪ganci▪in▪
funzione▪della▪struttura▪portante▪e▪del▪
lay-out▪dell’impianto.
Sollevare▪la▪tegola▪e▪fissare▪la▪base▪del▪
gancio▪mediante▪l’apposito▪ancoraggio▪
determinato▪in▪funzione▪della▪tipologia▪
e▪stratigrafia▪del▪supporto.
DATI TECNICI
Gancio▪tegola▪universale▪con▪base▪GTLB
Peso Spessore
Altezza
totale
Altezza
sopra
tegola
Altezza
sotto
tegola
Carico rac-
comandato a
compressione
Chiave di
serraggio
Coppia di
serraggio
Confezione Codice EAN
W s
H h1 h2
F
b
SW Tinst
Prodotto
Art. n° [kg] [mm]
[mm] [mm] [mm]
[kN] [Nm]
[pz]
GTLB A2 531032 0,75 6
105÷126 62÷83 31
1,20 13 10
4 8001132040751
3
http://www.fischeritalia.it/prodotti/gtlb/ - Versione 2.0 - Edizione 12/2016
