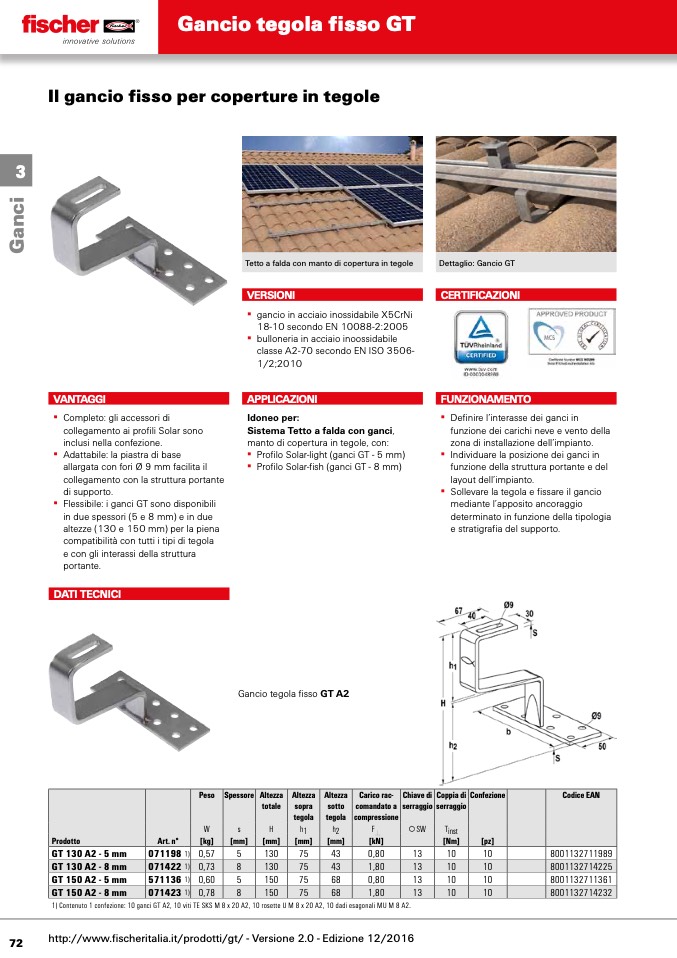

Gancio tegola fisso GT
Il gancio fisso per coperture in tegole
3
VANTAGGI
▪▪ Completo:▪gli▪accessori▪di▪
collegamento▪ai▪profili▪Solar▪sono▪
inclusi▪nella▪confezione.
▪▪ Adattabile:▪la▪piastra▪di▪base▪
allargata▪con▪fori▪Ø 9▪mm▪facilita▪il▪
collegamento▪con▪la▪struttura▪portante▪
di▪supporto.
▪▪ Flessibile:▪i▪ganci▪GT▪sono▪disponibili▪
in▪due▪spessori▪(5▪e▪8▪mm)▪e▪in▪due▪
altezze▪(130▪e▪150▪mm)▪per▪la▪piena▪
compatibilità▪con▪tutti▪i▪tipi▪di▪tegola▪
e▪con▪gli▪interassi▪della▪struttura▪
portante.
Tetto a falda con manto di copertura in tegole
VERSIONI
▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN▪10088-2:2005
▪▪ bulloneria▪in▪acciaio▪inoossidabile▪
classe▪A2-70▪secondo▪EN▪ISO▪3506-
1/2;2010
APPLICAZIONI
Idoneo per:
Sistema Tetto a falda con ganci,▪
manto▪di▪copertura▪in▪tegole,▪con:
▪▪ Profilo▪Solar-light▪(ganci▪GT▪-▪5▪mm)
▪▪ Profilo▪Solar-fish▪(ganci▪GT▪-▪8▪mm)
Dettaglio: Gancio GT
CERTIFICAZIONI
FUNZIONAMENTO
▪▪
▪▪
▪▪
Definire▪l’interasse▪dei▪ganci▪in▪
funzione▪dei▪carichi▪neve▪e▪vento▪della▪
zona▪di▪installazione▪dell’impianto.
Individuare▪la▪posizione▪dei▪ganci▪in▪
funzione▪della▪struttura▪portante▪e▪del▪
layout▪dell’impianto.
Sollevare▪la▪tegola▪e▪fissare▪il▪gancio▪
mediante▪l’apposito▪ancoraggio▪
determinato▪in▪funzione▪della▪tipologia▪
e▪stratigrafia▪del▪supporto.
DATI TECNICI
Gancio▪tegola▪fisso▪GT A2
Peso
Spessore Altezza
totale
Altezza
sopra
tegola
Altezza
sotto
tegola
Carico rac-
comandato a
compressione
Chiave di
serraggio
Coppia di
serraggio
Confezione Codice EAN
W
s H
h1 h2
F
b
[kN]
SW Tinst
Prodotto
Art. n° [kg]
[mm] [mm]
[mm] [mm] [Nm] [pz]
GT 130 A2 - 5 mm 071198 1) 0,57
5 130
75 43
0,80 13 10 10 8001132711989
GT 130 A2 - 8 mm
071422 1)
0,73
8
130
75
43
1,80
13
10
10
8001132714225
GT 150 A2 - 5 mm
571136 1)
0,60
5
150
75
68
0,80
13
10
10
8001132711361
GT 150 A2 - 8 mm
071423 1)
0,78
8
150
75
68
1,80
13
10
10
8001132714232
1) Contenuto 1 confezione: 10 ganci GT A2, 10 viti TE SKS M 8 x 20 A2, 10 rosette U M 8 x 20 A2, 10 dadi esagonali MU M 8 A2.
72
http://www.fischeritalia.it/prodotti/gt/ - Versione 2.0 - Edizione 12/2016
