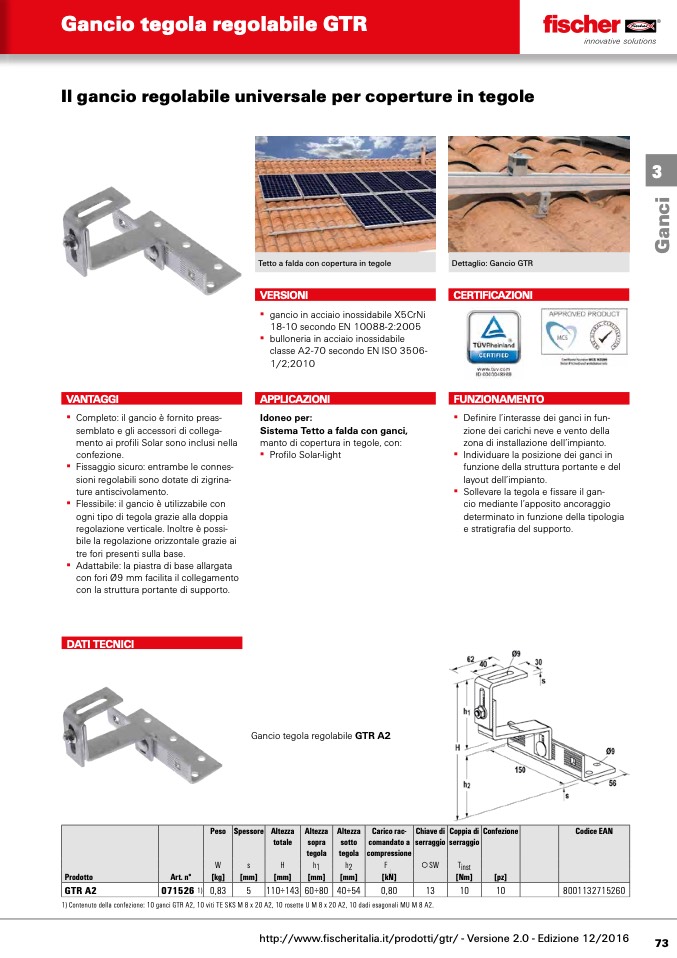

Gancio tegola regolabile GTR
Il gancio regolabile universale per coperture in tegole
VANTAGGI
▪▪ Completo:▪il▪gancio▪è▪fornito▪preas-
semblato▪e▪gli▪accessori▪di▪collega-
mento▪ai▪profili▪Solar▪sono▪inclusi▪nella▪
confezione.
▪▪ Fissaggio▪sicuro:▪entrambe▪le▪connes-
sioni▪regolabili▪sono▪dotate▪di▪zigrina-
ture▪antiscivolamento.
▪▪ Flessibile:▪il▪gancio▪è▪utilizzabile▪con▪
ogni▪tipo▪di▪tegola▪grazie▪alla▪doppia▪
regolazione▪verticale.▪Inoltre▪è▪possi-
bile▪la▪regolazione▪orizzontale▪grazie▪ai▪
tre▪fori▪presenti▪sulla▪base.
▪▪ Adattabile:▪la▪piastra▪di▪base▪allargata▪
con▪fori▪Ø9▪mm▪facilita▪il▪collegamento▪
con▪la▪struttura▪portante▪di▪supporto.
Tetto a falda con copertura in tegole
VERSIONI
▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN▪10088-2:2005
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
classe▪A2-70▪secondo▪EN▪ISO▪3506-
1/2;2010
APPLICAZIONI
Idoneo per:
Sistema Tetto a falda con ganci,
manto▪di▪copertura▪in▪tegole,▪con:
▪▪ Profilo▪Solar-light
Dettaglio: Gancio GTR
CERTIFICAZIONI
FUNZIONAMENTO
▪▪
▪▪
▪▪
Definire▪l’interasse▪dei▪ganci▪in▪fun-
zione▪dei▪carichi▪neve▪e▪vento▪della▪
zona▪di▪installazione▪dell’impianto.
Individuare▪la▪posizione▪dei▪ganci▪in▪
funzione▪della▪struttura▪portante▪e▪del▪
layout▪dell’impianto.
Sollevare▪la▪tegola▪e▪fissare▪il▪gan-
cio▪mediante▪l’apposito▪ancoraggio▪
determinato▪in▪funzione▪della▪tipologia▪
e▪stratigrafia▪del▪supporto.
DATI TECNICI
Gancio▪tegola▪regolabile▪GTR A2
Peso Spessore
Altezza
totale
Altezza
sopra
tegola
Altezza
sotto
tegola
Carico rac-
comandato a
compressione
Chiave di
serraggio
Coppia di
serraggio
Confezione Codice EAN
W s
H h1 h2
F SW Tinst
Prodotto
Art. n° [kg] [mm]
[mm] [mm] [mm]
b
[kN] [Nm]
[pz]
GTR A2 071526 1) 0,83 5
110÷143 60÷80 40÷54
0,80 13 10
10 8001132715260
1) Contenuto della confezione: 10 ganci GTR A2, 10 viti TE SKS M 8 x 20 A2, 10 rosette U M 8 x 20 A2, 10 dadi esagonali MU M 8 A2.
3
http://www.fischeritalia.it/prodotti/gtr/ - Versione 2.0 - Edizione 12/2016
