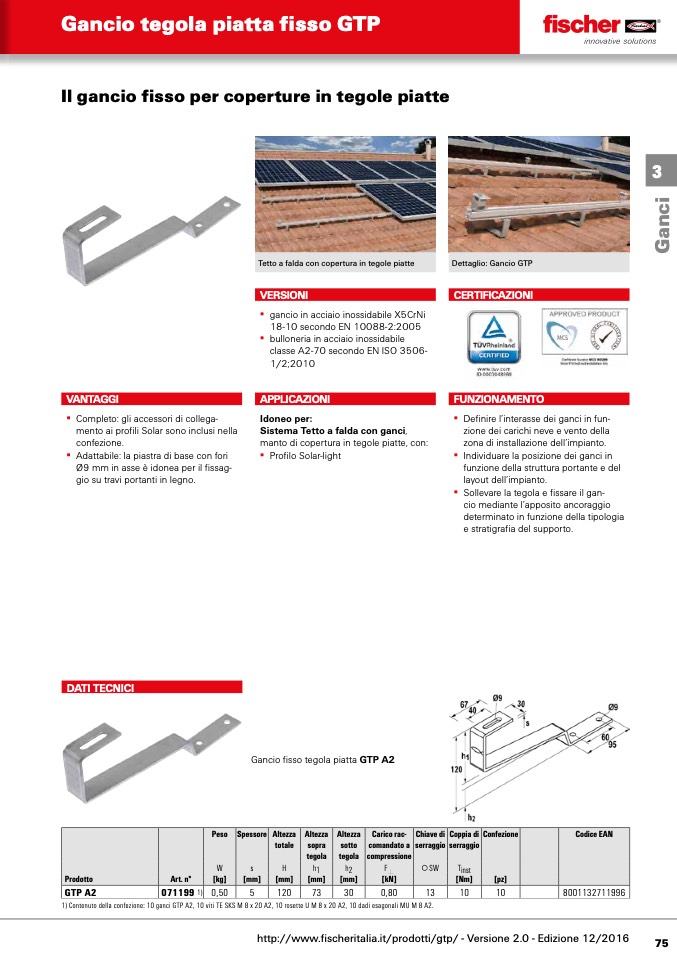

Gancio tegola piatta

fisso GTP

Il gancio fisso per coperture in tegole piatte

VANTAGGI

▪▪ Completo:▪gli▪accessori▪di▪collega-

mento▪ai▪profili▪Solar▪sono▪inclusi▪nella▪

confezione.

▪▪ Adattabile:▪la▪piastra▪di▪base▪con▪fori▪

Ø9▪mm▪in▪asse▪è▪idonea▪per▪il▪fissag-

gio▪su▪travi▪portanti▪in▪legno.

Tetto a falda con copertura in tegole piatte

VERSIONI

▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN▪10088-2:2005

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

classe▪A2-70▪secondo▪EN▪ISO▪3506-

1/2;2010

APPLICAZIONI

Idoneo per:

Sistema Tetto a falda con ganci,▪

manto▪di▪copertura▪in▪tegole▪piatte,▪con:

▪▪ Profilo▪Solar-light

Dettaglio: Gancio GTP

CERTIFICAZIONI

FUNZIONAMENTO

▪▪ Definire▪l’interasse▪dei▪ganci▪in▪fun-

zione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell’impianto.

▪▪ Individuare▪la▪posizione▪dei▪ganci▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

layout▪dell’impianto.

▪▪ Sollevare▪la▪tegola▪e▪fissare▪il▪gan-

cio▪mediante▪l’apposito▪ancoraggio▪

determinato▪in▪funzione▪della▪tipologia▪

e▪stratigrafia▪del▪supporto.

DATI TECNICI

Gancio▪fisso▪tegola▪piatta▪GTP A2

Peso

Spessore Altezza

totale

Altezza

sopra

tegola

Altezza

sotto

tegola

Carico rac-

comandato a

compressione

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W

s H h1 h2

F

b

[kN]

SW Tinst

Prodotto

Art. n° [kg]

[mm] [mm] [mm] [mm] [Nm]

[pz]

GTP A2 071199 1) 0,50

5 120 73 30

0,80 13 10

10 8001132711996

1) Contenuto della confezione: 10 ganci GTP A2, 10 viti TE SKS M 8 x 20 A2, 10 rosette U M 8 x 20 A2, 10 dadi esagonali MU M 8 A2.

3

http://www.fischeritalia.it/prodotti/gtp/ - Versione 2.0 - Edizione 12/2016
