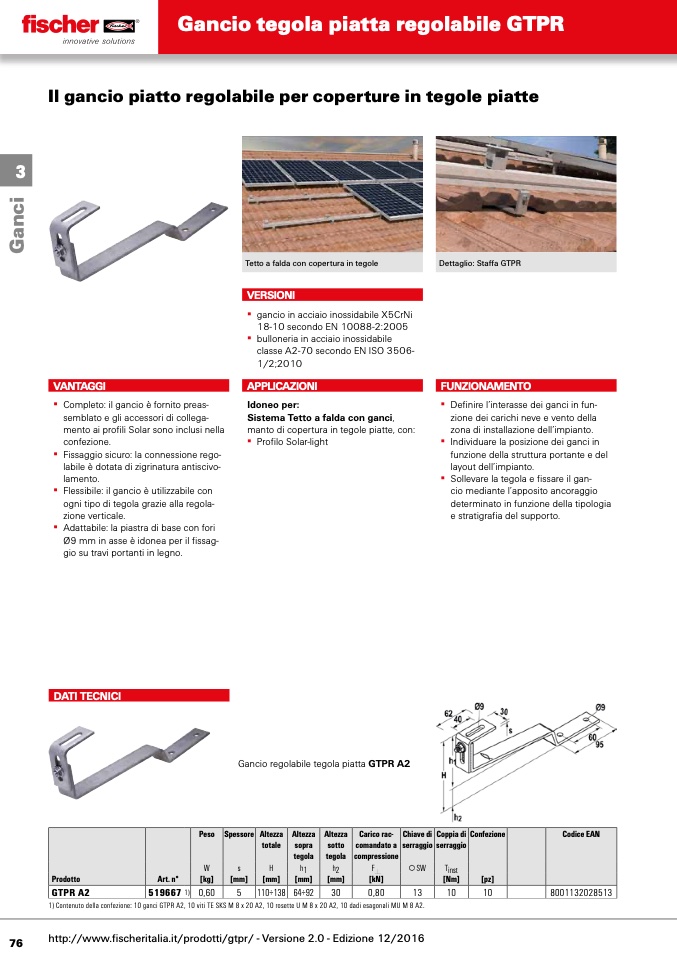

Gancio tegola piatta regolabile GTPR

3

Il gancio piatto regolabile per coperture in tegole piatte

Tetto a falda con copertura in tegole

VERSIONI

▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN 10088-2:2005

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

classe▪A2-70▪secondo▪EN ISO 3506-

1/2;2010

APPLICAZIONI

Idoneo per:

Sistema Tetto a falda con ganci,▪

manto▪di▪copertura▪in▪tegole▪piatte,▪con:

▪▪ Profilo▪Solar-light

VANTAGGI

▪▪ Completo:▪il▪gancio▪è▪fornito▪preas-

semblato▪e▪gli▪accessori▪di▪collega-

mento▪ai▪profili▪Solar▪sono▪inclusi▪nella▪

confezione.

▪▪ Fissaggio▪sicuro:▪la▪connessione▪rego-

labile▪è▪dotata▪di▪zigrinatura▪antiscivo-

lamento.

▪▪ Flessibile:▪il▪gancio▪è▪utilizzabile▪con▪

ogni▪tipo▪di▪tegola▪grazie▪alla▪regola-

zione▪verticale.

▪▪ Adattabile:▪la▪piastra▪di▪base▪con▪fori▪

Ø9▪mm▪in▪asse▪è▪idonea▪per▪il▪fissag-

gio▪su▪travi▪portanti▪in▪legno.

Dettaglio: Staffa GTPR

FUNZIONAMENTO

▪▪

▪▪

▪▪

Definire▪l’interasse▪dei▪ganci▪in▪fun-

zione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell’impianto.

Individuare▪la▪posizione▪dei▪ganci▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

layout▪dell’impianto.

Sollevare▪la▪tegola▪e▪fissare▪il▪gan-

cio▪mediante▪l’apposito▪ancoraggio▪

determinato▪in▪funzione▪della▪tipologia▪

e▪stratigrafia▪del▪supporto.

DATI TECNICI

Gancio▪regolabile▪tegola▪piatta▪GTPR A2

Peso

Spessore Altezza

totale

Altezza

sopra

tegola

Altezza

sotto

tegola

Carico rac-

comandato a

compressione

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W

s H

h1 h2

F

b

[kN]

SW Tinst

Prodotto

Art. n° [kg]

[mm] [mm]

[mm] [mm] [Nm] [pz]

GTPR A2 519667 1) 0,60

5 110÷138

64÷92 30

0,80 13 10 10 8001132028513

1) Contenuto della confezione: 10 ganci GTPR A2, 10 viti TE SKS M 8 x 20 A2, 10 rosette U M 8 x 20 A2, 10 dadi esagonali MU M 8 A2.

76

http://www.fischeritalia.it/prodotti/gtpr/ - Versione 2.0 - Edizione 12/2016
