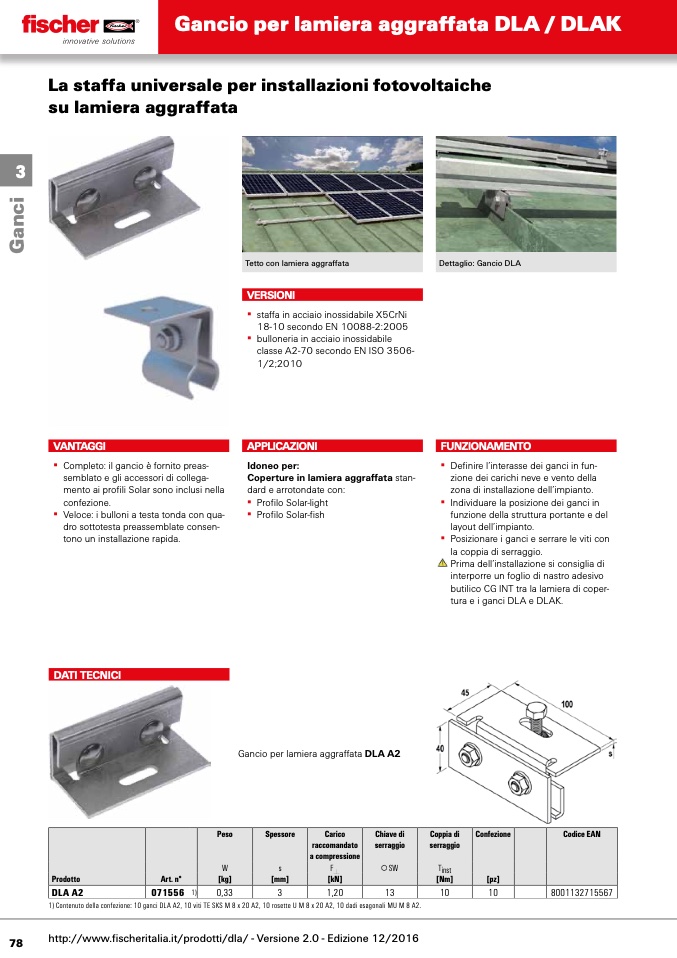

Gancio per lamiera aggraffata DLA / DLAK

3

La staffa universale per installazioni fotovoltaiche

su lamiera aggraffata

Tetto con lamiera aggraffata

VERSIONI

▪▪ staffa▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN 10088-2:2005

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

classe▪A2-70▪secondo▪EN ISO 3506-

1/2;2010

APPLICAZIONI

Idoneo per:

Coperture in lamiera aggraffata▪stan-

dard▪e▪arrotondate▪con:

▪▪ Profilo▪Solar-light

▪▪ Profilo▪Solar-fish

Dettaglio: Gancio DLA

VANTAGGI

▪▪ Completo:▪il▪gancio▪è▪fornito▪preas-

semblato▪e▪gli▪accessori▪di▪collega-

mento▪ai▪profili▪Solar▪sono▪inclusi▪nella▪

confezione.

▪▪ Veloce:▪i▪bulloni▪a▪testa▪tonda▪con▪qua-

dro▪sottotesta▪preassemblate▪consen-

tono▪un▪installazione▪rapida.

FUNZIONAMENTO

▪▪ Definire▪l’interasse▪dei▪ganci▪in▪fun-

zione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell’impianto.

▪▪ Individuare▪la▪posizione▪dei▪ganci▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

layout▪dell’impianto.

▪▪ Posizionare▪i▪ganci▪e▪serrare▪le▪viti▪con▪

la▪coppia▪di▪serraggio.

▪ Prima▪dell’installazione▪si▪consiglia▪di▪

interporre▪un▪foglio▪di▪nastro▪adesivo▪

butilico▪CG▪INT▪tra▪la▪lamiera▪di▪coper-

tura▪e▪i▪ganci▪DLA▪e▪DLAK.

DATI TECNICI

Gancio▪per▪lamiera▪aggraffata▪DLA A2

Peso Spessore Carico

raccomandato

a compressione

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W s

F

b

[kN]

SW

Tinst

Prodotto Art. n°

[kg] [mm]

[Nm]

[pz]

DLA A2

071556 1)

0,33 3 1,20 13

10

10 8001132715567

1) Contenuto della confezione: 10 ganci DLA A2, 10 viti TE SKS M 8 x 20 A2, 10 rosette U M 8 x 20 A2, 10 dadi esagonali MU M 8 A2.

78

http://www.fischeritalia.it/prodotti/dla/ - Versione 2.0 - Edizione 12/2016
