SISTEMA B!KLIMAX+ CARTONGESSO
SETTORE DI
APPLICAZIONE

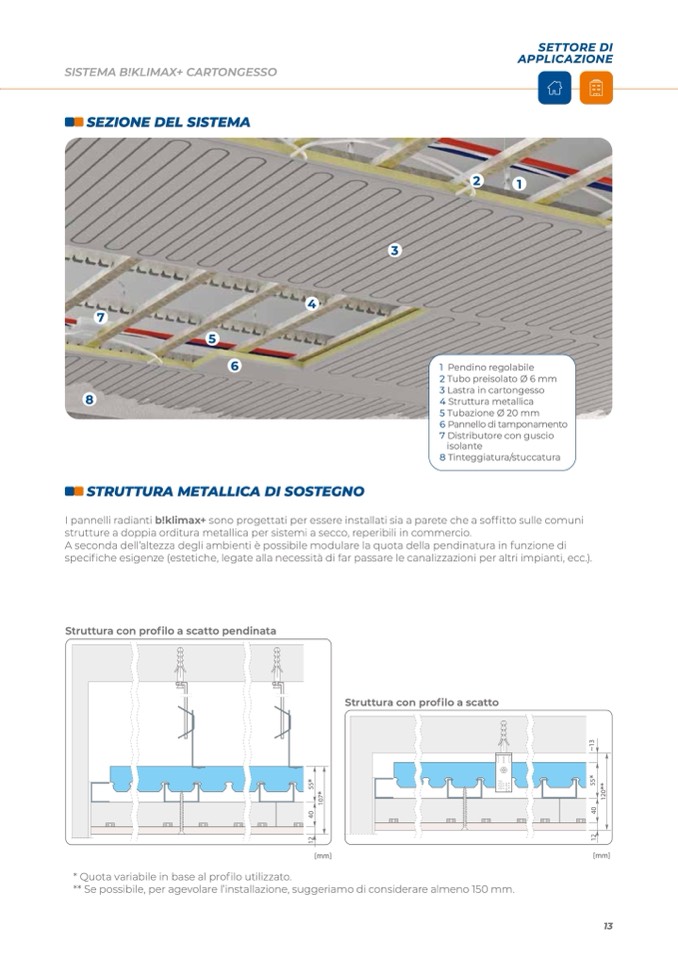

SEZIONE DEL SISTEMA
7
5
STRUTTURA METALLICA DI SOSTEGNO
8
6
1 Pendino regolabile
2 Tubo preisolato Ø 6 mm
3 Lastra in cartongesso
4 Struttura metallica
5 Tubazione Ø 20 mm
6 Pannello di tamponamento
7 Distributore con guscio
isolante
8 Tinteggiatura/stuccatura
3
4
1
2
5
5
*
1
2
4
0
5
5
*
~
1
3
1
2
0
*
*
1
2
1
2
0
*
*
~
1
3
1
0
7
*
I pannelli radianti b!klimax+ sono progettati per essere installati sia a parete che a soffitto sulle comuni
strutture a doppia orditura metallica per sistemi a secco, reperibili in commercio.
A seconda dell’altezza degli ambienti è possibile modulare la quota della pendinatura in funzione di
specifiche esigenze (estetiche, legate alla necessità di far passare le canalizzazioni per altri impianti, ecc.).
Struttura con profilo a scatto pendinata
[mm]
* Quota variabile in base al profilo utilizzato.
** Se possibile, per agevolare l’installazione, suggeriamo di considerare almeno 150 mm.
Struttura con profilo a scatto
[mm]
[mm]
2
1
5
5
*
4
0
4
0
