SISTEMA B!KLIMAX 8+ CARTONGESSO

SETTORE DI

APPLICAZIONE

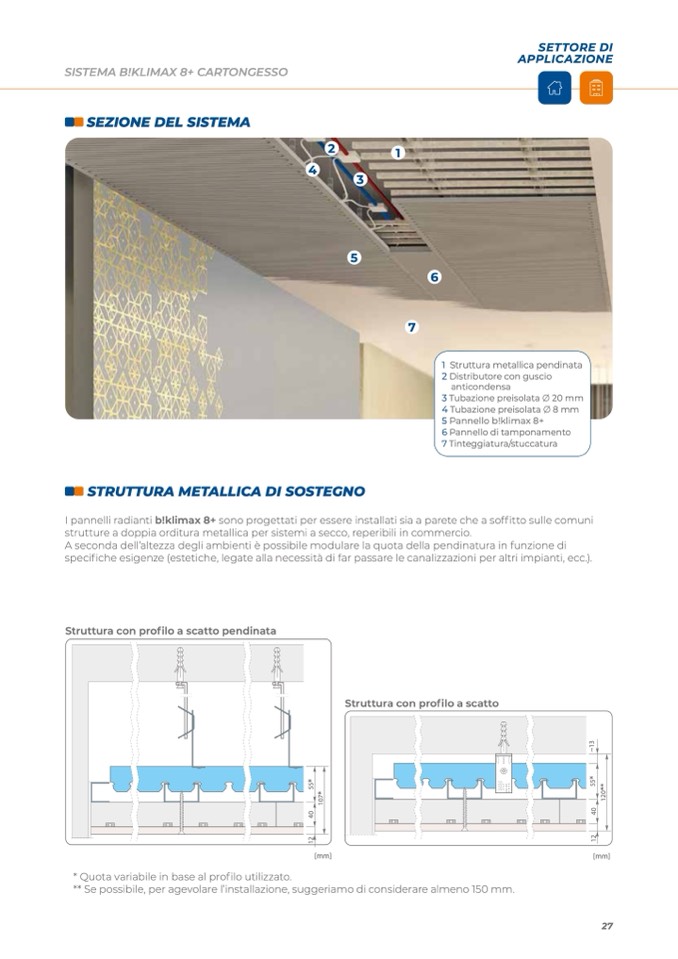

SEZIONE DEL SISTEMA

STRUTTURA METALLICA DI SOSTEGNO

2

4

1

3

5

6

7

1

2

5

5

*

1

2

4

0

5

5

*

~

1

3

1

2

0

*

*

1

2

1

2

0

*

*

~

1

3

1

0

7

*

I pannelli radianti b!klimax 8+ sono progettati per essere installati sia a parete che a soffitto sulle comuni

strutture a doppia orditura metallica per sistemi a secco, reperibili in commercio.

A seconda dell’altezza degli ambienti è possibile modulare la quota della pendinatura in funzione di

specifiche esigenze (estetiche, legate alla necessità di far passare le canalizzazioni per altri impianti, ecc.).

Struttura con profilo a scatto pendinata

[mm]

5

5

*

4

0

4

0

* Quota variabile in base al profilo utilizzato.

** Se possibile, per agevolare l’installazione, suggeriamo di considerare almeno 150 mm.

Struttura con profilo a scatto

1 Struttura metallica pendinata

2 Distributore con guscio

anticondensa

3 Tubazione preisolata Ø 20 mm

4 Tubazione preisolata Ø 8 mm

5 Pannello b!klimax 8+

6 Pannello di tamponamento

7 Tinteggiatura/stuccatura

[mm]

[mm]

27
