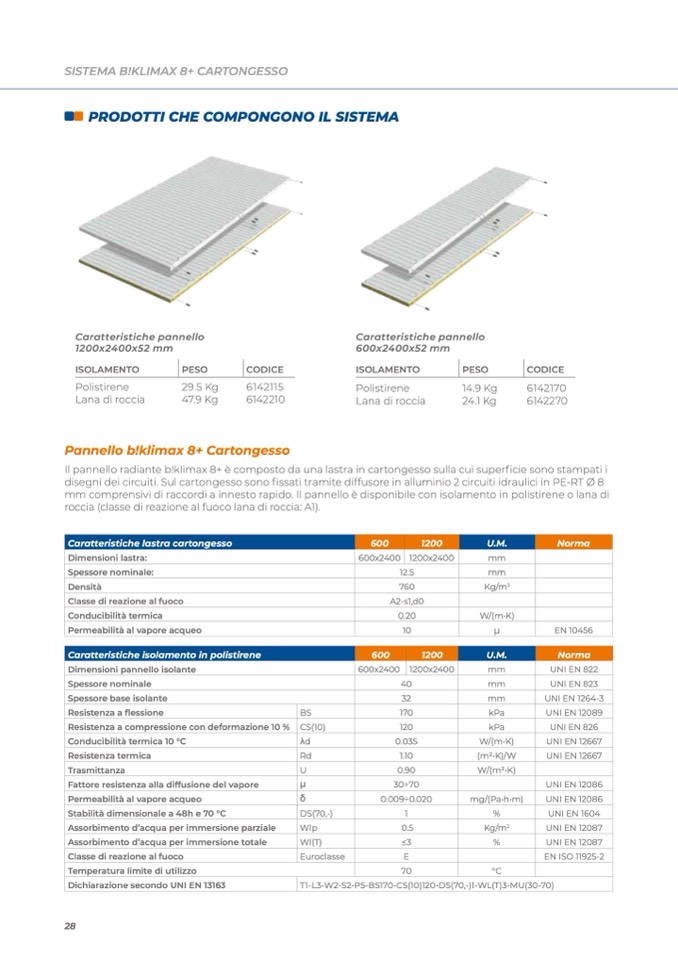

SISTEMA B!KLIMAX 8+ CARTONGESSO
PRODOTTI CHE COMPONGONO IL SISTEMA
Caratteristiche pannello
1200x2400x52 mm
Caratteristiche pannello
600x2400x52 mm
ISOLAMENTO
Polistirene
Lana di roccia
PESO
29.5 Kg
47.9 Kg
CODICE
6142115
6142210
ISOLAMENTO
Polistirene
Lana di roccia
PESO
14.9 Kg
24.1 Kg
CODICE
6142170
6142270
Pannello b!klimax 8+ Cartongesso
Il pannello radiante b!klimax 8+ è composto da una lastra in cartongesso sulla cui superficie sono stampati i
disegni dei circuiti. Sul cartongesso sono fissati tramite diffusore in alluminio 2 circuiti idraulici in PE-RT Ø 8
mm comprensivi di raccordi a innesto rapido. Il pannello è disponibile con isolamento in polistirene o lana di
roccia (classe di reazione al fuoco lana di roccia: A1).
Caratteristiche lastra cartongesso
600
1200
U.M.
Norma
Dimensioni lastra:
600x2400
1200x2400
mm
Spessore nominale:
12.5
mm
Densità
760
Kg/m
3
Classe di reazione al fuoco
A2-s1,d0
Conducibilità termica
0.20
W/(m•K)
Permeabilità al vapore acqueo
10
μ
EN 10456
Caratteristiche isolamento in polistirene
600
1200
U.M.
Norma
Dimensioni pannello isolante
600x2400
1200x2400
mm
UNI EN 822
Spessore nominale
40
mm
UNI EN 823
Spessore base isolante
32
mm
UNI EN 1264-3
Resistenza a flessione
BS
170
kPa
UNI EN 12089
Resistenza a compressione con deformazione 10 %
CS(10)
120
kPa
UNI EN 826
Conducibilità termica 10 °C
λd
0.035
W/(m•K)
UNI EN 12667
Resistenza termica
Rd
1.10
(m2•K)/W
UNI EN 12667
Trasmittanza
U
0.90
W/(m2•K)
Fattore resistenza alla diffusione del vapore
μ
30÷70
UNI EN 12086
Permeabilità al vapore acqueo
δ
0.009÷0.020
mg/(Pa•h•m)
UNI EN 12086
Stabilità dimensionale a 48h e 70 °C
DS(70,-)
1
%
UNI EN 1604
Assorbimento d’acqua per immersione parziale
Wlp
0.5
Kg/m
2
UNI EN 12087
Assorbimento d’acqua per immersione totale
Wl(T)
≤3
%
UNI EN 12087
Classe di reazione al fuoco
Euroclasse
E
EN ISO 11925-2
Temperatura limite di utilizzo
70
°C
Dichiarazione secondo UNI EN 13163
T1-L3-W2-S2-P5-BS170-CS(10)120-DS(70,-)1-WL(T)3-MU(30-70)
