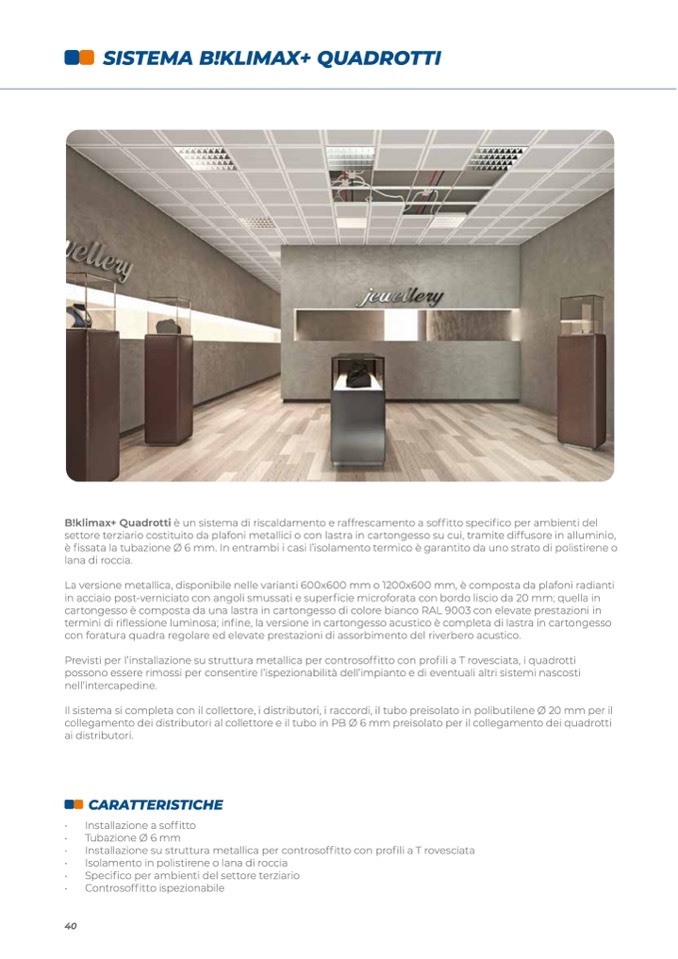

SISTEMA B!KLIMAX+ QUADROTTI
B!klimax+ Quadrotti è un sistema di riscaldamento e raffrescamento a soffitto specifico per ambienti del
settore terziario costituito da plafoni metallici o con lastra in cartongesso su cui, tramite diffusore in alluminio,
è fissata la tubazione Ø 6 mm. In entrambi i casi l’isolamento termico è garantito da uno strato di polistirene o
lana di roccia.
La versione metallica, disponibile nelle varianti 600x600 mm o 1200x600 mm, è composta da plafoni radianti
in acciaio post-verniciato con angoli smussati e superficie microforata con bordo liscio da 20 mm; quella in
cartongesso è composta da una lastra in cartongesso di colore bianco RAL 9003 con elevate prestazioni in
termini di riflessione luminosa; infine, la versione in cartongesso acustico è completa di lastra in cartongesso
con foratura quadra regolare ed elevate prestazioni di assorbimento del riverbero acustico.
Previsti per l’installazione su struttura metallica per controsoffitto con profili a T rovesciata, i quadrotti
possono essere rimossi per consentire l’ispezionabilità dell’impianto e di eventuali altri sistemi nascosti
nell’intercapedine.
Il sistema si completa con il collettore, i distributori, i raccordi, il tubo preisolato in polibutilene Ø 20 mm per il
collegamento dei distributori al collettore e il tubo in PB Ø 6 mm preisolato per il collegamento dei quadrotti
ai distributori.
CARATTERISTICHE
•
Installazione a soffitto
•
Tubazione Ø 6 mm
•
Installazione su struttura metallica per controsoffitto con profili a T rovesciata
•
Isolamento in polistirene o lana di roccia
•
Specifico per ambienti del settore terziario
•
Controsoffitto ispezionabile
