SISTEMA B!KLIMAX+ QUADROTTI

SETTORE DI

APPLICAZIONE

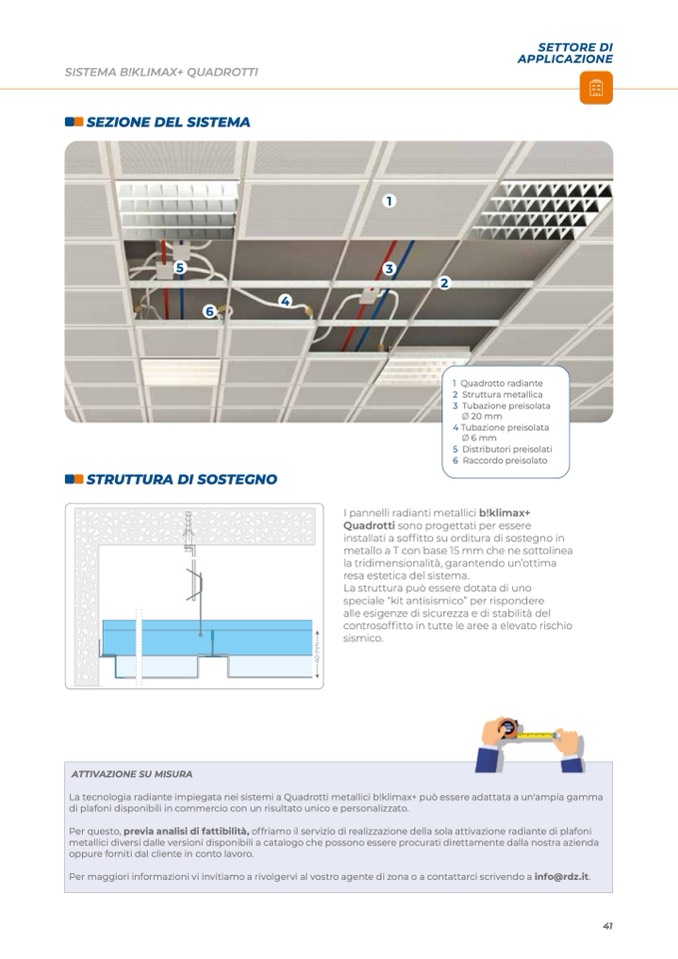

SEZIONE DEL SISTEMA

5

3

2

6

4

1

STRUTTURA DI SOSTEGNO

1 Quadrotto radiante

2 Struttura metallica

3 Tubazione preisolata

Ø 20 mm

4 Tubazione preisolata

Ø 6 mm

5 Distributori preisolati

6 Raccordo preisolato

I pannelli radianti metallici b!klimax+

Quadrotti sono progettati per essere

installati a soffitto su orditura di sostegno in

metallo a T con base 15 mm che ne sottolinea

la tridimensionalità, garantendo un’ottima

resa estetica del sistema.

La struttura può essere dotata di uno

speciale “kit antisismico” per rispondere

alle esigenze di sicurezza e di stabilità del

controsoffitto in tutte le aree a elevato rischio

sismico.

ATTIVAZIONE SU MISURA

La tecnologia radiante impiegata nei sistemi a Quadrotti metallici b!klimax+ può essere adattata a un'ampia gamma

di plafoni disponibili in commercio con un risultato unico e personalizzato.

Per questo, previa analisi di fattibilità, offriamo il servizio di realizzazione della sola attivazione radiante di plafoni

metallici diversi dalle versioni disponibili a catalogo che possono essere procurati direttamente dalla nostra azienda

oppure forniti dal cliente in conto lavoro.

Per maggiori informazioni vi invitiamo a rivolgervi al vostro agente di zona o a contattarci scrivendo a info@rdz.it.
