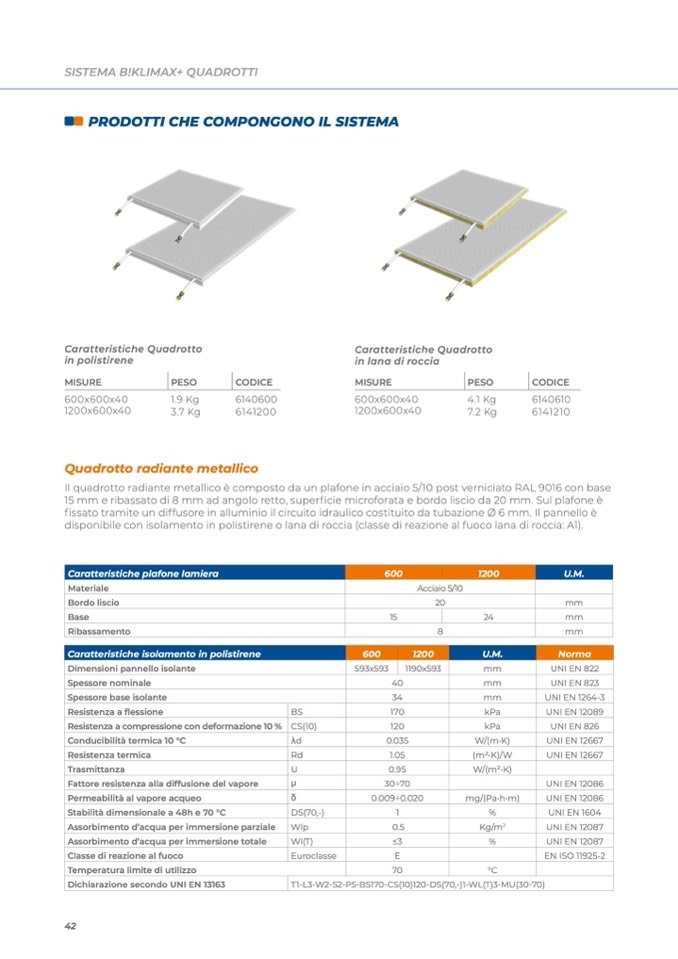

SISTEMA B!KLIMAX+ QUADROTTI

PRODOTTI CHE COMPONGONO IL SISTEMA

Caratteristiche Quadrotto

in polistirene

Caratteristiche Quadrotto

in lana di roccia

MISURE

600x600x40

1200x600x40

PESO

CODICE

1.9 Kg

6140600

3.7 Kg

6141200

MISURE

600x600x40

1200x600x40

PESO

4.1 Kg

7.2 Kg

CODICE

6140610

6141210

Quadrotto radiante metallico

Il quadrotto radiante metallico

è composto da un plafone in acciaio 5/10 post verniciato RAL 9016 con base

15 mm e ribassato di 8 mm ad angolo retto, superficie microforata e bordo liscio da 20 mm. Sul plafone è

fissato tramite un diffusore in alluminio il circuito idraulico costituito da tubazione Ø 6 mm. Il pannello è

disponibile con isolamento in polistirene o lana di roccia (classe di reazione al fuoco lana di roccia: A1).

Caratteristiche plafone lamiera

600

1200

U.M.

Materiale

Acciaio 5/10

Bordo liscio

20

mm

Base

15

24

mm

Ribassamento

8

mm

Caratteristiche isolamento in polistirene

600

1200

U.M.

Norma

Dimensioni pannello isolante

593x593

1190x593

mm

UNI EN 822

Spessore nominale

40

mm

UNI EN 823

Spessore base isolante

34

mm

UNI EN 1264-3

Resistenza a flessione

BS

170

kPa

UNI EN 12089

Resistenza a compressione con deformazione 10 %

CS(10)

120

kPa

UNI EN 826

Conducibilità termica 10 °C

λd

0.035

W/(m•K)

UNI EN 12667

Resistenza termica

Rd

1.05

(m2•K)/W

UNI EN 12667

Trasmittanza

U

0.95

W/(m2•K)

Fattore resistenza alla diffusione del vapore

μ

30÷70

UNI EN 12086

Permeabilità al vapore acqueo

δ

0.009÷0.020

mg/(Pa•h•m)

UNI EN 12086

Stabilità dimensionale a 48h e 70 °C

DS(70,-)

1

%

UNI EN 1604

Assorbimento d’acqua per immersione parziale

Wlp

0.5

Kg/m

2

UNI EN 12087

Assorbimento d’acqua per immersione totale

Wl(T)

≤3

%

UNI EN 12087

Classe di reazione al fuoco

Euroclasse

E

EN ISO 11925-2

Temperatura limite di utilizzo

70

°C

Dichiarazione secondo UNI EN 13163

T1-L3-W2-S2-P5-BS170-CS(10)120-DS(70,-)1-WL(T)3-MU(30-70)

42
