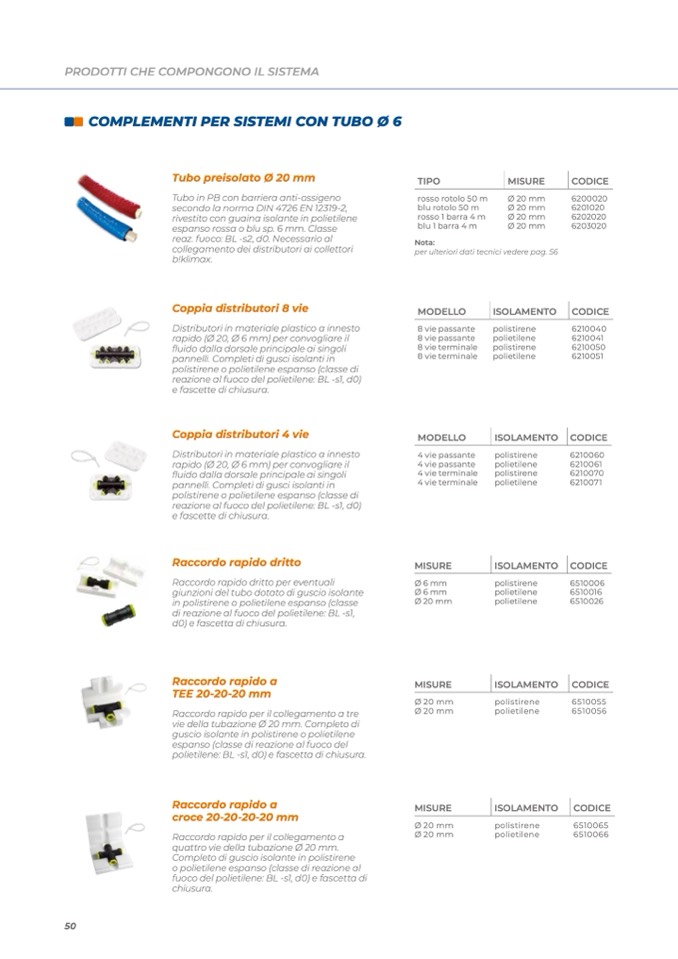

PRODOTTI CHE COMPONGONO IL SISTEMA
COMPLEMENTI PER SISTEMI CON TUBO Ø 6
Tubo preisolato Ø 20 mm
Tubo in PB con barriera anti-ossigeno
secondo la norma DIN 4726 EN 12319-2,
rivestito con guaina isolante in polietilene
espanso rossa o blu sp. 6 mm. Classe
reaz. fuoco: BL -s2, d0. Necessario al
collegamento dei distributori ai collettori
b!klimax.
Coppia distributori 8 vie
Distributori in materiale plastico a innesto
rapido (Ø 20, Ø 6 mm) per convogliare il
fluido dalla dorsale principale ai singoli
pannelli. Completi di gusci isolanti in
polistirene o polietilene espanso (classe di
reazione al fuoco del polietilene: BL -s1, d0)
e fascette di chiusura.
Coppia distributori 4 vie
Distributori in materiale plastico a innesto
rapido (Ø 20, Ø 6 mm) per convogliare il
fluido dalla dorsale principale ai singoli
pannelli. Completi di gusci isolanti in
polistirene o polietilene espanso (classe di
reazione al fuoco del polietilene: BL -s1, d0)
e fascette di chiusura.
Raccordo rapido dritto
Raccordo rapido dritto per eventuali
giunzioni del tubo dotato di guscio isolante
in polistirene o polietilene espanso (classe
di reazione al fuoco del polietilene: BL -s1,
d0) e fascetta di chiusura.
Raccordo rapido a
TEE 20-20-20 mm
Raccordo rapido per il collegamento a tre
vie della tubazione Ø 20 mm. Completo di
guscio isolante in polistirene o polietilene
espanso (classe di reazione al fuoco del
polietilene: BL -s1, d0) e fascetta di chiusura.
Raccordo rapido a
croce 20-20-20-20 mm
Raccordo rapido per il collegamento a
quattro vie della tubazione Ø 20 mm.
Completo di guscio isolante in polistirene
o polietilene espanso (classe di reazione al
fuoco del polietilene: BL -s1, d0) e fascetta di
chiusura.
TIPO
rosso rotolo 50 m
blu rotolo 50 m
rosso 1 barra 4 m
blu 1 barra 4 m
Nota:
MISURE
Ø 20 mm
Ø 20 mm
Ø 20 mm
Ø 20 mm
CODICE
6200020
6201020
6202020
6203020
CODICE
6210040
6210041
6210050
6210051
CODICE
6210060
6210061
6210070
6210071
CODICE
6510006
6510016
6510026
CODICE
6510055
6510056
CODICE
6510065
6510066
per ulteriori dati tecnici vedere pag. 56
MODELLO
8 vie passante
8 vie passante
8 vie terminale
8 vie terminale
MODELLO
4 vie passante
4 vie passante
4 vie terminale
4 vie terminale
MISURE
Ø 6 mm
Ø 6 mm
Ø 20 mm
MISURE
Ø20mm
Ø20mm
MISURE
Ø20mm
Ø20mm
ISOLAMENTO
polistirene
polietilene
polistirene
polietilene
ISOLAMENTO
polistirene
polietilene
polistirene
polietilene
ISOLAMENTO
polistirene
polietilene
polietilene
ISOLAMENTO
polistirene
polietilene
ISOLAMENTO
polistirene
polietilene
50
