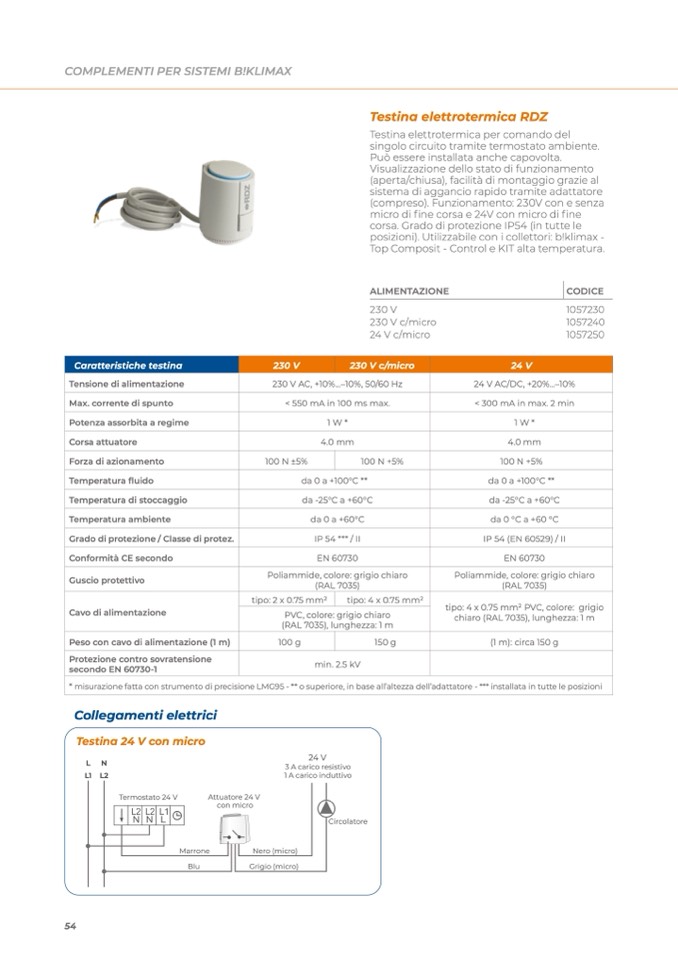

COMPLEMENTI PER SISTEMI B!KLIMAX
Caratteristiche testina
Tensione di alimentazione
Max. corrente di spunto
Potenza assorbita a regime
Corsa attuatore
Forza di azionamento
Temperatura fluido
Temperatura di stoccaggio
Temperatura ambiente
Grado di protezione / Classe di protez.
Conformità CE secondo
Guscio protettivo
Cavo di alimentazione
Peso con cavo di alimentazione (1 m)
Protezione contro sovratensione
secondo EN 60730-1
230 V
CODICE
1057230
1057240
1057250
24 V AC/DC, +20%...–10%
< 300 mA in max. 2 min
1 W *
4.0 mm
100 N +5%
da 0 a +100°C **
da -25°C a +60°C
da 0 °C a +60 °C
IP 54 (EN 60529) / II
EN 60730
Poliammide, colore: grigio chiaro
(RAL 7035)
tipo: 4 x 0.75 mm2 PVC, colore: grigio
chiaro (RAL 7035), lunghezza: 1 m
(1 m): circa 150 g
Testina elettrotermica RDZ
Testina elettrotermica per comando del
singolo circuito tramite termostato ambiente.
Può essere installata anche capovolta.
Visualizzazione dello stato di funzionamento
(aperta/chiusa), facilità di montaggio grazie al
sistema di aggancio rapido tramite adattatore
(compreso). Funzionamento: 230V con e senza
micro di fine corsa e 24V con micro di fine
corsa. Grado di protezione IP54 (in tutte le
posizioni). Utilizzabile con i collettori: b!klimax -
Top Composit - Control e KIT alta temperatura.
ALIMENTAZIONE
230 V
230 V c/micro
24 V c/micro
230 V c/micro
24 V
230 V AC, +10%...–10%, 50/60 Hz
< 550 mA in 100 ms max.
1 W *
4.0 mm
100 N ±5%
100 N +5%
da 0 a +100°C **
da -25°C a +60°C
da 0 a +60°C
IP 54 *** / II
EN 60730
Poliammide, colore: grigio chiaro
(RAL 7035)
tipo: 2 x 0.75 mm2
tipo: 4 x 0.75 mm2
PVC, colore: grigio chiaro
(RAL 7035), lunghezza: 1 m
100 g
150 g
min. 2.5 kV
* misurazione fatta con strumento di precisione LMG95 - ** o superiore, in base all’altezza dell’adattatore - *** installata in tutte le posizioni
Collegamenti elettrici
Testina 24 V con micro
L
N
L1 L2
24 V
3 A carico resistivo
1 A carico induttivo
54
Termostato 24 V
Attuatore 24 V
con micro
Marrone
Nero (micro)
Blu
Grigio (micro)
Circolatore
