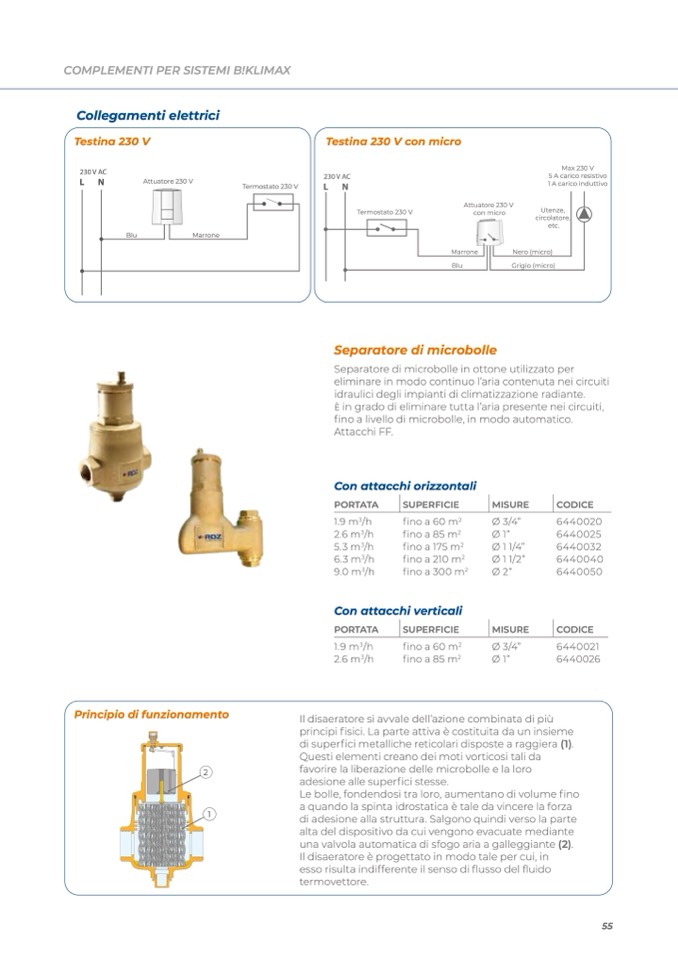

COMPLEMENTI PER SISTEMI B!KLIMAX
Collegamenti elettrici
Testina 230 V
Testina 230 V con micro
230 V AC
L N
Attuatore 230 V
Marrone
Termostato 230 V
230 V AC
L N
Max 230 V
5 A carico resistivo
1 A carico induttivo
Utenze,
circolatore,
etc.
Nero (micro)
Grigio (micro)
Blu
Principio di funzionamento
2
1
Il disaeratore si avvale dell’azione combinata di più
principi fisici. La parte attiva è costituita da un insieme
di superfici metalliche reticolari disposte a raggiera (1).
Questi elementi creano dei moti vorticosi tali da
favorire la liberazione delle microbolle e la loro
adesione alle superfici stesse.
Le bolle, fondendosi tra loro, aumentano di volume fino
a quando la spinta idrostatica è tale da vincere la forza
di adesione alla struttura. Salgono quindi verso la parte
alta del dispositivo da cui vengono evacuate mediante
una valvola automatica di sfogo aria a galleggiante (2).
Il disaeratore è progettato in modo tale per cui, in
esso risulta indifferente il senso di flusso del fluido
termovettore.
Termostato 230 V
Attuatore 230 V
con micro
Separatore di microbolle
Marrone
Blu
Separatore di microbolle in ottone utilizzato per
eliminare in modo continuo l’aria contenuta nei circuiti
idraulici degli impianti di climatizzazione radiante.
È in grado di eliminare tutta l’aria presente nei circuiti,
fino a livello di microbolle, in modo automatico.
Attacchi FF.
Con attacchi orizzontali
PORTATA
1.9 m
3
/h
2.6 m
3
/h
5.3 m
3
/h
6.3 m
3
/h
9.0 m
3
/h
SUPERFICIE
finoa60m
2
finoa85m
2
finoa175m
2
finoa210m
2
finoa300m
2
MISURE
Ø 3/4”
Ø 1”
Ø 1 1/4”
Ø 1 1/2”
Ø 2”
MISURE
Ø 3/4”
Ø1”
CODICE
6440020
6440025
6440032
6440040
6440050
CODICE
6440021
6440026
Con attacchi verticali
PORTATA
1.9 m
3
/h
2.6 m
3
/h
SUPERFICIE
fino a 60 m
2
fino a 85 m
2
