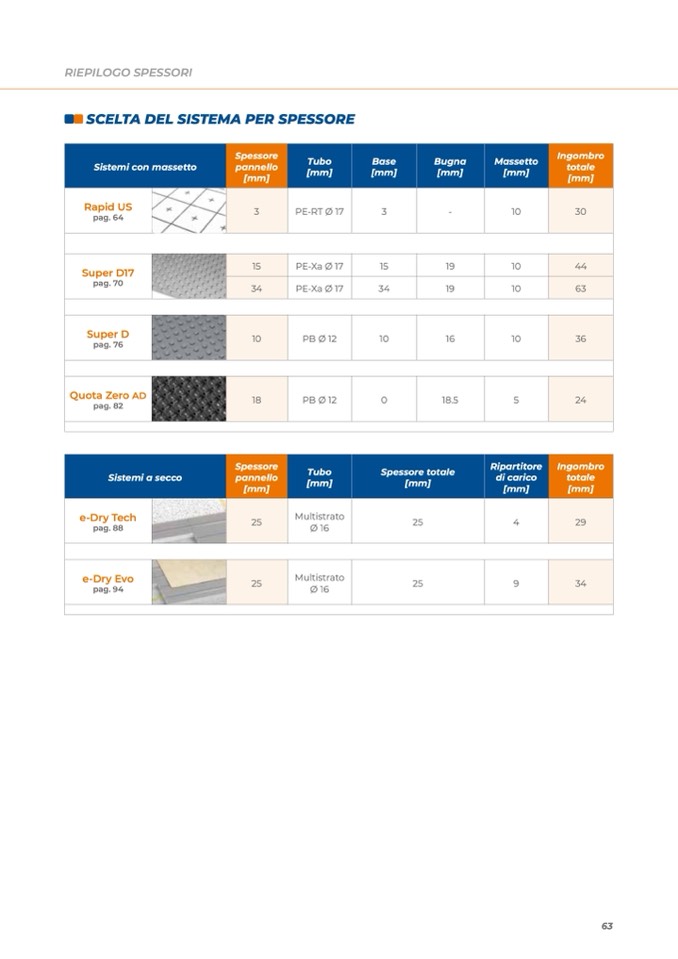

RIEPILOGO SPESSORI

SCELTA DEL SISTEMA PER SPESSORE

Super D17

pag. 70

Sistemi con massetto

Spessore

pannello

[mm]

Tubo

[mm]

Base

[mm]

Bugna

[mm]

Massetto

[mm]

Ingombro

totale

[mm]

Rapid US

pag. 64

3

PE-RT Ø 17

3

-

10

30

15

PE-Xa Ø 17

15

19

10

44

34

PE-Xa Ø 17

34

19

10

63

Super D

pag. 76

10

PB Ø 12

10

16

10

36

Quota Zero AD

pag. 82

18

PB Ø 12

0

18.5

5

24

Sistemi a secco

Spessore

pannello

[mm]

Tubo

[mm]

Spessore totale

[mm]

Ripartitore

di carico

[mm]

Ingombro

totale

[mm]

e-Dry Tech

pag. 88

25

Multistrato

Ø 16

25

4

29

e-Dry Evo

pag. 94

25

Multistrato

Ø 16

25

9

34
