SISTEMA RAPID US

SETTORE DI

APPLICAZIONE

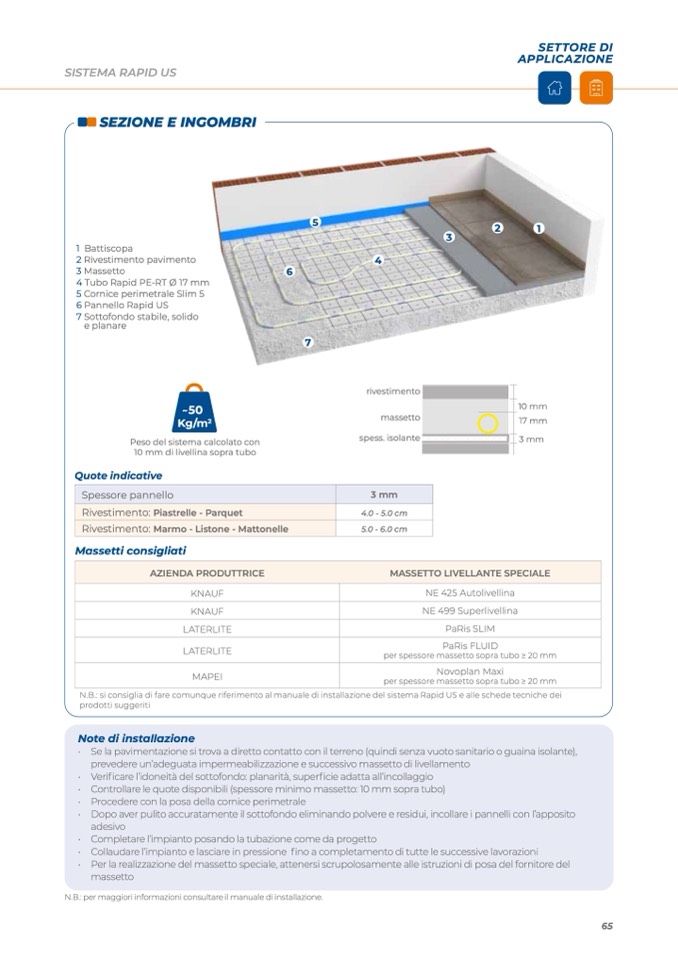

SEZIONE E INGOMBRI

1 Battiscopa

2 Rivestimento pavimento

3 Massetto

4 Tubo Rapid PE-RT Ø 17 mm

5 Cornice perimetrale Slim 5

6 Pannello Rapid US

7 Sottofondo stabile, solido

5

7

3

2

1

e planare

6

4

̃50

Kg/m

2

rivestimento

massetto

spess. isolante

4.0 - 5.0 cm

5.0 - 6.0 cm

10 mm

17 mm

3 mm

Peso del sistema calcolato con

10 mm di livellina sopra tubo

KNAUF

KNAUF

LATERLITE

LATERLITE

MAPEI

NE 425 Autolivellina

NE 499 Superlivellina

PaRis SLIM

Quote indicative

Spessore pannello

Rivestimento: Piastrelle - Parquet

3 mm

Rivestimento: Marmo - Listone - Mattonelle

Massetti consigliati

AZIENDA PRODUTTRICE

MASSETTO LIVELLANTE SPECIALE

PaRis FLUID

per spessore massetto sopra tubo ≥ 20 mm

Novoplan Maxi

per spessore massetto sopra tubo ≥ 20 mm

N.B.: si consiglia di fare comunque riferimento al manuale di installazione del sistema Rapid US e alle schede tecniche dei

prodotti suggeriti

Note di installazione

• Se la pavimentazione si trova a diretto contatto con il terreno (quindi senza vuoto sanitario o guaina isolante),

prevedere un’adeguata impermeabilizzazione e successivo massetto di livellamento

• Verificare l’idoneità del sottofondo: planarità, superficie adatta all’incollaggio

• Controllare le quote disponibili (spessore minimo massetto: 10 mm sopra tubo)

• Procedere con la posa della cornice perimetrale

• Dopo aver pulito accuratamente il sottofondo eliminando polvere e residui, incollare i pannelli con l’apposito

adesivo

• Completare l’impianto posando la tubazione come da progetto

• Collaudare l’impianto e lasciare in pressione fino a completamento di tutte le successive lavorazioni

• Per la realizzazione del massetto speciale, attenersi scrupolosamente alle istruzioni di posa del fornitore del

massetto

N.B.: per maggiori informazioni consultare il manuale di installazione.
