SISTEMA B!KLIMAX TRADIZIONALE
SETTORE DI
APPLICAZIONE

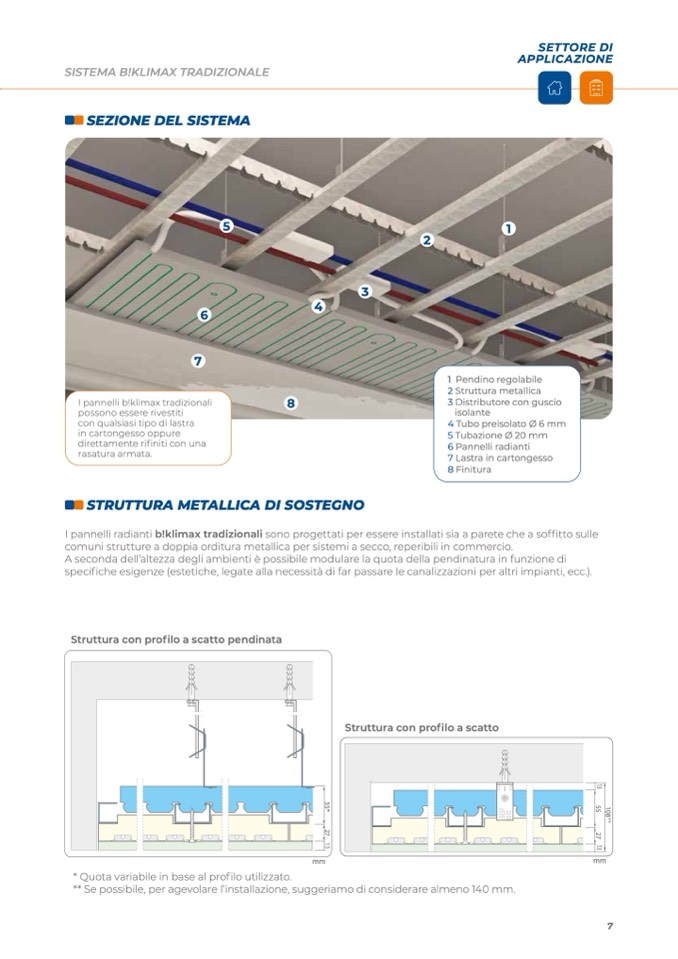

SEZIONE DEL SISTEMA
5
6
7
I pannelli b!klimax tradizionali
possono essere rivestiti
con qualsiasi tipo di lastra
in cartongesso oppure
direttamente rifiniti con una
rasatura armata.
2
1
1 Pendino regolabile
2 Struttura metallica
3 Distributore con guscio
isolante
4 Tubo preisolato Ø 6 mm
5 Tubazione Ø 20 mm
6 Pannelli radianti
7 Lastra in cartongesso
8 Finitura
STRUTTURA METALLICA DI SOSTEGNO
Struttura con profilo a scatto pendinata
mm
8
3
4
I pannelli radianti b!klimax tradizionali sono progettati per essere installati sia a parete che a soffitto sulle
comuni strutture a doppia orditura metallica per sistemi a secco, reperibili in commercio.
A seconda dell’altezza degli ambienti è possibile modulare la quota della pendinatura in funzione di
specifiche esigenze (estetiche, legate alla necessità di far passare le canalizzazioni per altri impianti, ecc.).
*
mm
mm
** Se possibile, per agevolare l’installazione, suggeriamo di considerare almeno 140 mm.
* Quota variabile in base al profilo utilizzato.
Struttura con profilo a scatto
7
1
0
8
5
5
5
5
2
7
5
5
1
0
8
2
7
2
7
