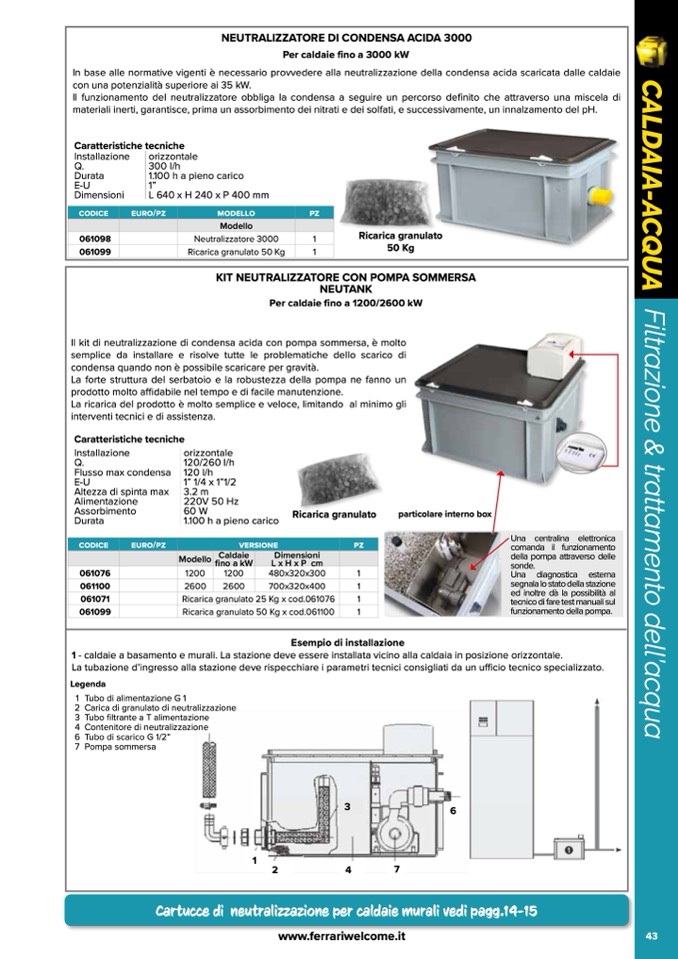

NEUTRALIZZATORE DI CONDENSA ACIDA 3000
Per caldaie fino a 3000 kW
In base alle normative vigenti è necessario provvedere alla neutralizzazione della condensa acida scaricata dalle caldaie
con una potenzialità superiore ai 35 kW.
Il funzionamento del neutralizzatore obbliga la condensa a seguire un percorso definito che attraverso una miscela di
materiali inerti, garantisce, prima un assorbimento dei nitrati e dei solfati, e successivamente, un innalzamento del pH.
Caratteristiche tecniche
Installazione
Q.
Durata
E-U
Dimensioni
orizzontale
300 l/h
1.100 h a pieno carico
1”
L 640 x H 240 x P 400 mm
codice
061098
euro/pz
modello
Modello
pz
Neutralizzatore 3000
1
061099
Ricarica granulato 50 Kg
1
Ricarica granulato
50 Kg
F
i
l
t
r
a
z
i
o
n
e
&
t
r
a
t
t
a
m
e
n
t
o
d
e
l
l
’
a
c
q
u
a
43
codice
euro/pz
versione
pz
Modello
Caldaie
fino a kW
Dimensioni
L x H x P cm
061076
1200
1200
480x320x300
1
061100
2600
2600
700x320x400
1
061071
Ricarica granulato 25 Kg x cod.061076
1
061099
Ricarica granulato 50 Kg x cod.061100
1
Esempio di installazione
1 - caldaie a basamento e murali. La stazione deve essere installata vicino alla caldaia in posizione orizzontale.
La tubazione d’ingresso alla stazione deve rispecchiare i parametri tecnici consigliati da un u
fficio tecnico specializzato.
Legenda
1 Tubo di alimentazione G 1
2 Carica di granulato di neutralizzazione
3 Tubo filtrante a T alimentazione
4 Contenitore di neutralizzazione
6 Tubo di scarico G 1/2”
7 Pompa sommersa
1
3
Una centralina elettronica
comanda il funzionamento
della pompa attraverso delle
sonde.
Una diagnostica esterna
segnala lo stato della stazione
ed inoltre dà la possibilità al
tecnico di fare test manuali sul
funzionamento della pompa.
2
4
7
3
6
Cartucce di neutralizzazione per caldaie murali vedi pagg.14-15
www.ferrariwelcome.it
KIT NEUTRALIZZATORE CON POMPA SOMMERSA
NEUTANK
Per caldaie fino a 1200/2600 kW
Il kit di neutralizzazione di condensa acida con pompa sommersa, è molto
semplice da installare e risolve tutte le problematiche dello scarico di
condensa quando non è possibile scaricare per gravità.
La forte struttura del serbatoio e la robustezza della pompa ne fanno un
prodotto molto affidabile nel tempo e di facile manutenzione.
La ricarica del prodotto è molto semplice e veloce, limitando al minimo gli
interventi tecnici e di assistenza.
Caratteristiche tecniche
Installazione
Q.
Flusso max condensa
E-U
Altezza di spinta max
Alimentazione
Assorbimento
Durata
orizzontale
120/260 l/h
120 l/h
1” 1/4 x 1”1/2
3.2 m
220V 50 Hz
60 W
Ricarica granulato
particolare interno box
1.100 h a pieno carico
