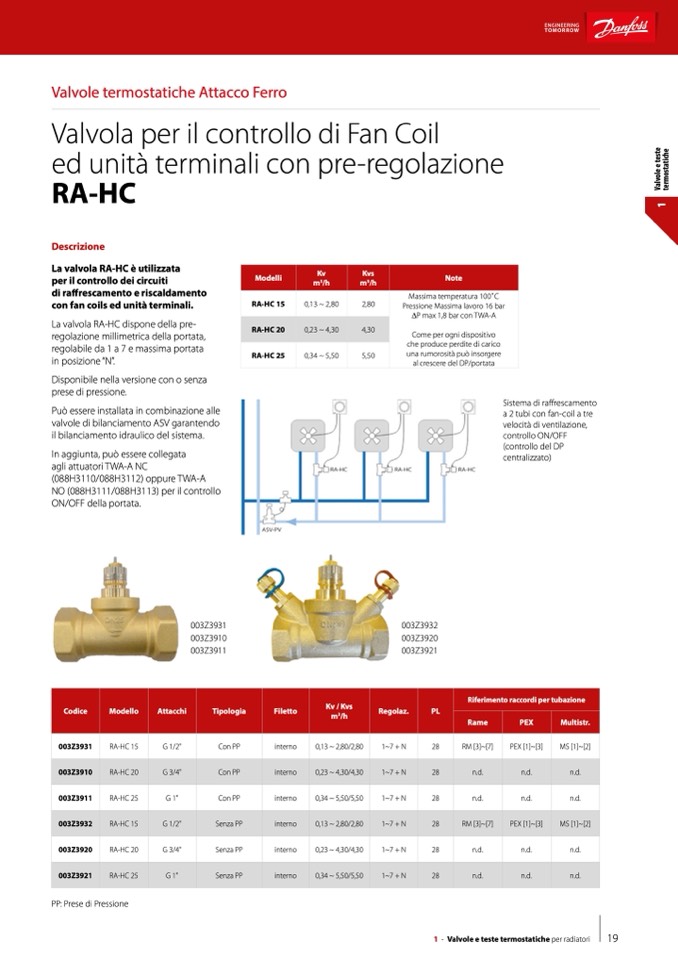

Valvole termostatiche Attacco Ferro
Valvola per il controllo di Fan Coil
ed unit
à terminali con pre-regolazione
RA-HC
Descrizione
La valvola RA-HC è utilizzata
per il controllo dei circuiti
di raffrescamento e riscaldamento
con fan coils ed unit
à terminali.
La valvola RA-HC dispone della pre-
regolazione millimetrica della portata,
regolabile da 1 a 7 e massima portata
in posizione “N”.
Disponibile nella versione con o senza
prese di pressione.
Può essere installata in combinazione alle
valvole di bilanciamento ASV garantendo
il bilanciamento idraulico del sistema.
In aggiunta, può essere collegata
agli attuatori TWA-A NC
(088H3110/088H3112) oppure TWA-A
NO (088H3111/088H3113) per il controllo
ON/OFF della portata.
003Z3931
003Z3910
003Z3911
Sistema di raffrescamento
a 2 tubi con fan-coil a tre
velocità di ventilazione,
controllo ON/OFF
(controllo del DP
centralizzato)
Modelli
Kv
m
3
/h
Kvs
m
3
/h
Note
RA-HC 15
0,13 ~ 2,80
2,80
Massima temperatura 100 ̊C
Pressione Massima lavoro 16 bar
DP max 1,8 bar con TWA-A
Come per ogni dispositivo
che produce perdite di carico
una rumorosità può insorgere
al crescere del DP/portata
RA-HC 20
0,23 ~ 4,30
4,30
RA-HC 25
0,34 ~ 5,50
5,50
003Z3932
003Z3920
003Z3921
Codice
Modello
Attacchi
Tipologia
Filetto
Kv / Kvs
m
3
/h
Regolaz.
PL
Riferimento raccordi per tubazione
Rame
PEX
Multistr.
003Z3931
RA-HC 15
G 1/2"
Con PP
interno
0,13 ~ 2,80/2,80
1~7 + N
28
RM [3]~[7]
PEX [1]~[3]
MS [1]~[2]
003Z3910
RA-HC 20
G 3/4"
Con PP
interno
0,23 ~ 4,30/4,30
1~7 + N
28
n.d.
n.d.
n.d.
003Z3911
RA-HC 25
G 1"
Con PP
interno
0,34 ~ 5,50/5,50
1~7 + N
28
n.d.
n.d.
n.d.
003Z3932
RA-HC 15
G 1/2"
Senza PP
interno
0,13 ~ 2,80/2,80
1~7 + N
28
RM [3]~[7]
PEX [1]~[3]
MS [1]~[2]
003Z3920
RA-HC 20
G 3/4"
Senza PP
interno
0,23 ~ 4,30/4,30
1~7 + N
28
n.d.
n.d.
n.d.
003Z3921
RA-HC 25
G 1"
Senza PP
interno
0,34 ~ 5,50/5,50
1~7 + N
28
n.d.
n.d.
n.d.
PP: Prese di Pressione
