1 - Valvole e teste termostatiche per radiatori

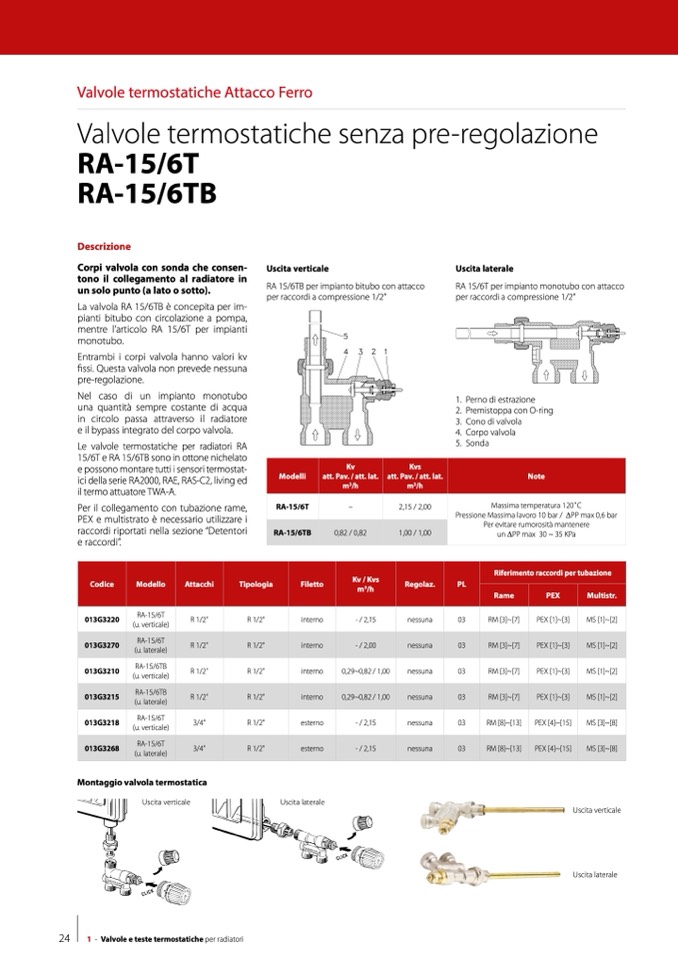

Valvole termostatiche Attacco Ferro

Valvole termostatiche senza pre-regolazione

RA-15/6T

RA-15/6TB

Descrizione

Corpi valvola con sonda che consen-

tono il collegamento al radiatore in

un solo punto (a lato o sotto).

La valvola RA 15/6TB è concepita per im-

pianti bitubo con circolazione a pompa,

mentre l’articolo RA 15/6T per impianti

monotubo.

Entrambi i corpi valvola hanno valori kv

fissi. Questa valvola non prevede nessuna

pre-regolazione.

Nel caso di un impianto monotubo

una quantità sempre costante di acqua

in circolo passa attraverso il radiatore

e il bypass integrato del corpo valvola.

Le valvole termostatiche per radiatori RA

15/6T e RA 15/6TB sono in ottone nichelato

e possono montare tutti i sensori termostat-

ici della serie RA2000, RAE, RAS-C2, living ed

il termo attuatore TWA-A.

Per il collegamento con tubazione rame,

PEX e multistrato è necessario utilizzare i

raccordi riportati nella sezione “Detentori

e raccordi”.

Uscita verticale

RA 15/6TB per impianto bitubo con attacco

per raccordi a compressione 1/2”

Uscita laterale

RA 15/6T per impianto monotubo con attacco

per raccordi a compressione 1/2”

1. Perno di estrazione

2. Premistoppa con O-ring

3. Cono di valvola

4. Corpo valvola

5. Sonda

Note

Massima temperatura 120 ̊C

Pressione Massima lavoro 10 bar / DPP max 0,6 bar

Per evitare rumorosità mantenere

un DPP max 30 ~ 35 KPa

Codice

013G3220

013G3270

013G3210

013G3215

013G3218

013G3268

Modello

RA-15/6T

(u. verticale)

RA-15/6T

(u. laterale)

RA-15/6TB

(u. verticale)

RA-15/6TB

(u. laterale)

RA-15/6T

(u. verticale)

RA-15/6T

(u. laterale)

Attacchi

R 1/2"

R 1/2"

R 1/2"

R 1/2"

3/4"

3/4"

Tipologia

Filetto

m

3

/h

interno

- / 2,15

interno

- / 2,00

interno

0,29~0,82 /

interno

0,29~0,82 /

esterno

- / 2,15

esterno

- / 2,15

Uscita laterale

PL

03

03

03

03

03

03

Montaggio valvola termostatica

Uscita verticale

R 1/2"

R 1/2"

R 1/2"

R 1/2"

R 1/2"

R 1/2"

1,00

1,00

Rame

RM [3]~[7]

RM [3]~[7]

RM [3]~[7]

RM [3]~[7]

RM [8]~[13]

RM [8]~[13]

PEX

PEX [1]~[3]

PEX [1]~[3]

PEX [1]~[3]

PEX [1]~[3]

PEX [4]~[15]

PEX [4]~[15]

Multistr.

MS [1]~[2]

MS [1]~[2]

MS [1]~[2]

MS [1]~[2]

MS [3]~[8]

MS [3]~[8]

Uscita verticale

Modelli

Kv

att. Pav. / att. lat.

m

3

/h

Kvs

att. Pav. / att. lat.

m

3

/h

2,15 / 2,00

1,00 / 1,00

Regolaz.

nessuna

nessuna

nessuna

nessuna

nessuna

nessuna

RA-15/6T

–

RA-15/6TB

0,82 / 0,82

Kv a Xp 2,0K

Kv / Kvs

Riferimento raccordi per tubazione

Uscita laterale
