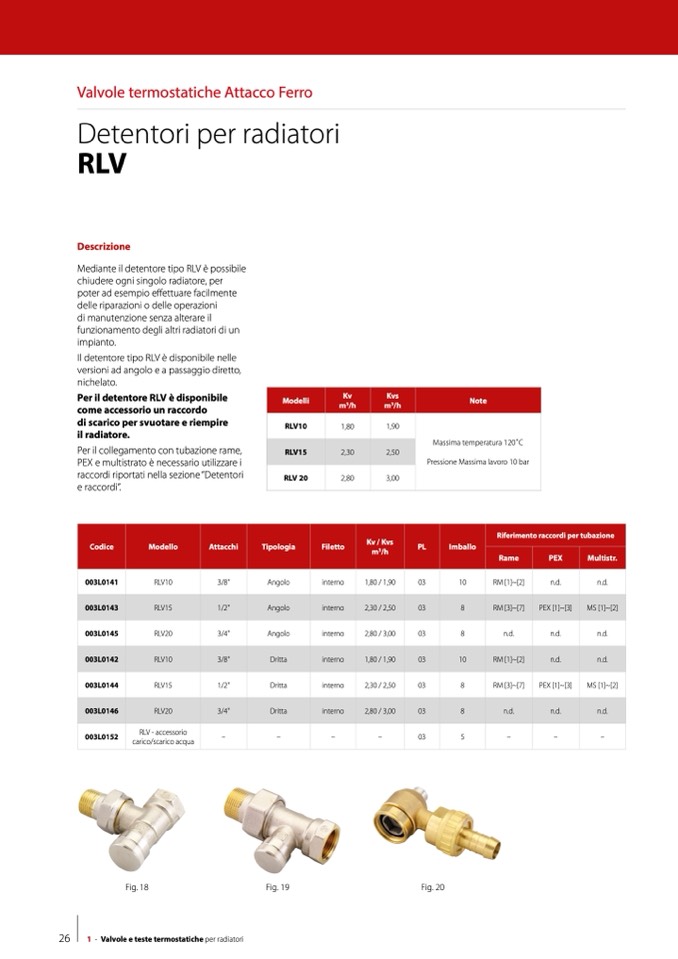

Valvole termostatiche Attacco Ferro

Detentori per radiatori

RLV

Descrizione

Mediante il detentore tipo RLV è possibile

chiudere ogni singolo radiatore, per

poter ad esempio effettuare facilmente

delle riparazioni o delle operazioni

di manutenzione senza alterare il

funzionamento degli altri radiatori di un

impianto.

Il detentore tipo RLV è disponibile nelle

versioni ad angolo e a passaggio diretto,

nichelato.

Per il detentore RLV è disponibile

come accessorio un raccordo

di scarico per svuotare e riempire

il radiatore.

Per il collegamento con tubazione rame,

PEX e multistrato è necessario utilizzare i

raccordi riportati nella sezione “Detentori

e raccordi”.

Modelli

Kv

m

3

/h

Kvs

m

3

/h

Note

RLV10

1,80

1,90

Massima temperatura 120 ̊C

Pressione Massima lavoro 10 bar

RLV15

2,30

2,50

RLV 20

2,80

3,00

Codice

Modello

Attacchi

Tipologia

Filetto

Kv / Kvs

m

3

/h

PL

Imballo

Riferimento raccordi per tubazione

Rame

PEX

Multistr.

003L0141

RLV10

3/8"

Angolo

interno

1,80 / 1,90

03

10

RM [1]~[2]

n.d.

n.d.

003L0143

RLV15

1/2"

Angolo

interno

2,30 / 2,50

03

8

RM [3]~[7]

PEX [1]~[3]

MS [1]~[2]

003L0145

RLV20

3/4"

Angolo

interno

2,80 / 3,00

03

8

n.d.

n.d.

n.d.

003L0142

RLV10

3/8"

Dritta

interno

1,80 / 1,90

03

10

RM [1]~[2]

n.d.

n.d.

003L0144

RLV15

1/2"

Dritta

interno

2,30 / 2,50

03

8

RM [3]~[7]

PEX [1]~[3]

MS [1]~[2]

003L0146

RLV20

3/4"

Dritta

interno

2,80 / 3,00

03

8

n.d.

n.d.

n.d.

003L0152

RLV - accessorio

carico/scarico acqua

–

–

–

–

03

5

–

–

–

Fig. 18

Fig. 19

Fig. 20

26

1 - Valvole e teste termostatiche per radiatori
