2 - Scambio termico

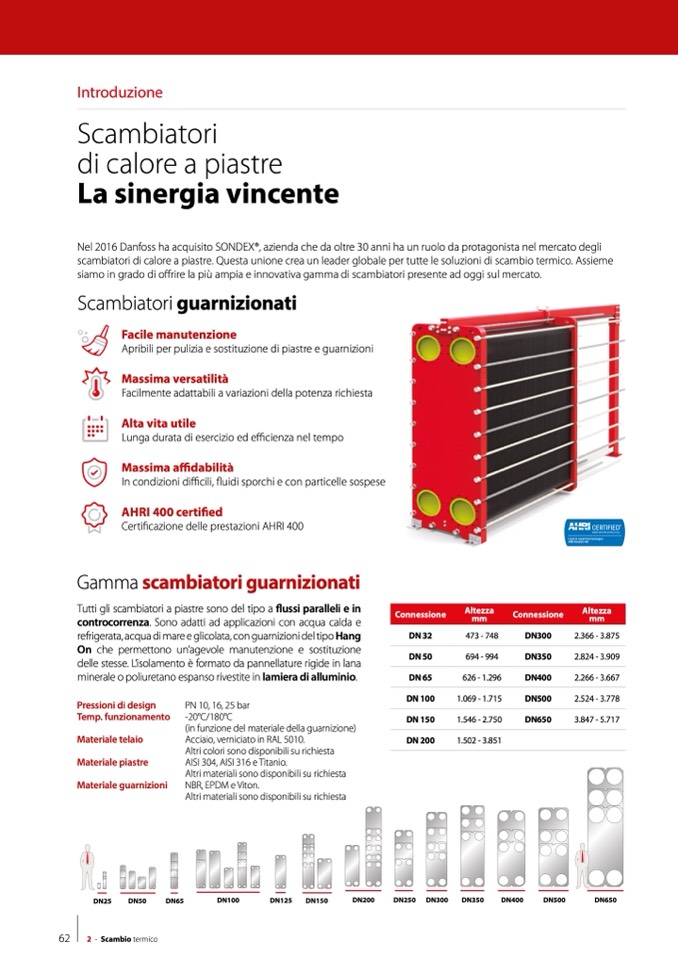

Introduzione
Scambiatori
di calore a piastre
La sinergia vincente
Nel 2016 Danfoss ha acquisito SONDEX®, azienda che da oltre 30 anni ha un ruolo da protagonista nel mercato degli
scambiatori di calore a piastre. Questa unione crea un leader globale per tutte le soluzioni di scambio termico. Assieme
siamo in grado di offrire la più ampia e innovativa gamma di scambiatori presente ad oggi sul mercato.
Scambiatori guarnizionati
Facile manutenzione
Apribili per pulizia e sostituzione di piastre e guarnizioni
Massima versatilità
Facilmente adattabili a variazioni della potenza richiesta
Alta vita utile
Lunga durata di esercizio ed efficienza nel tempo
Massima affidabilità
In condizioni difficili, fluidi sporchi e con particelle sospese
AHRI 400 certified
Certificazione delle prestazioni AHRI 400
Gamma scambiatori guarnizionati
Tutti gli scambiatori a piastre sono del tipo a
flussi paralleli e in
controcorrenza. Sono adatti ad applicazioni con acqua calda e
refrigerata, acqua di mare e glicolata, con guarnizioni del tipo Hang
On che permettono un’agevole manutenzione e sostituzione
delle stesse. L’isolamento è formato da pannellature rigide in lana
minerale o poliuretano espanso rivestite in lamiera di alluminio.
Connessione
DN 32
DN 50
DN 65
DN 100
DN 150
DN 200
Altezza
mm
473 - 748
694 - 994
626 - 1.296
1.069 - 1.715
1.546 - 2.750
1.502 - 3.851
Connessione
DN300
DN350
DN400
DN500
DN650
Altezza
mm
2.366 - 3.875
2.824 - 3.909
2.266 - 3.667
2.524 - 3.778
3.847 - 5.717
1⁄2” - 11⁄2”
Pressioni di design
Temp. funzionamento
Materiale telaio
Materiale piastre
Materiale guarnizioni
PN 10, 16, 25 bar
-20°C/180°C
(in funzione del materiale della guarnizione)
Acciaio, verniciato in RAL 5010.
Altri colori sono disponibili su richiesta
AISI 304, AISI 316 e Titanio.
Altri materiali sono disponibili su richiesta
NBR, EPDM e Viton.
Altri materiali sono disponibili su richiesta
DN25
DN50
DN65
SL14 XB05 SL23 XB06 SL32 X
DN25
DN50
DN65
DN100
DN125
DN150
DN200
DN250 DN300
DN350
DN400
DN500
DN650
2” - DN150
