Climatizzatori

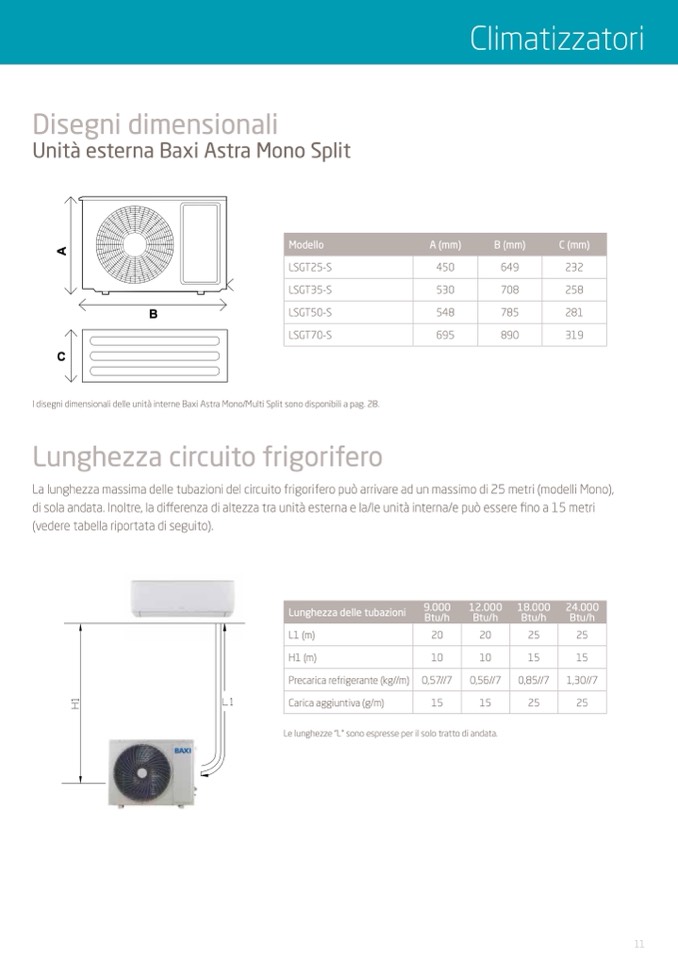

Disegni dimensionali

Unità esterna Baxi Astra Mono Split

Modello

A (mm)

B (mm)

C (mm)

A

C

B

LSGT25-S

LSGT35-S

LSGT50-S

LSGT70-S

450

649

232

530

708

258

548

785

281

695

890

319

I disegni dimensionali delle unità interne Baxi Astra Mono/Multi Split sono disponibili a pag. 28.

Lunghezza circuito frigorifero

La lunghezza massima delle tubazioni del circuito frigorifero può arrivare ad un massimo di 25 metri (modelli Mono),

di sola andata. Inoltre, la differenza di altezza tra unità esterna e la/le unità interna/e può essere fino a 15 metri

(vedere tabella riportata di seguito).

L1 (m)

H1 (m)

Precarica refrigerante (kg//m)

Carica aggiuntiva (g/m)

Lunghezza delle tubazioni

9.000

Btu/h

12.000

Btu/h

18.000

Btu/h

24.000

Btu/h

Le lunghezze “L” sono espresse per il solo tratto di andata.

20

20

10

10

0,57//7

0,56//7

15

15

25

25

15

15

0,85//7

1,30//7

25

25
