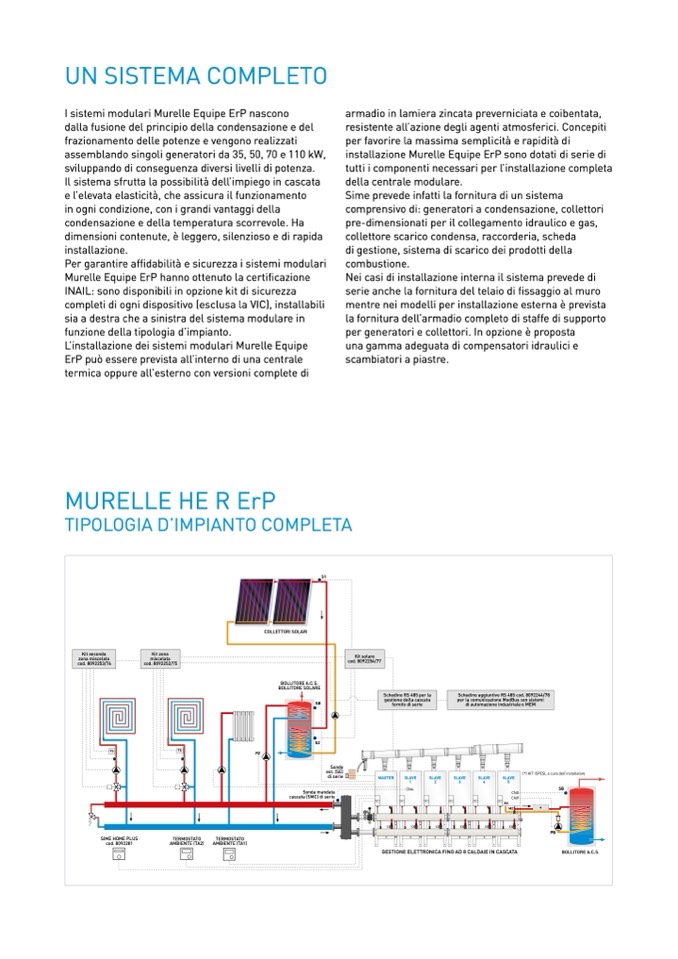

UN SISTEMA COMPLETO

I sistemi modulari Murelle Equipe ErP nascono

dalla fusione del principio della condensazione e del

frazionamento delle potenze e vengono realizzati

assemblando singoli generatori da 35, 50, 70 e 110 kW,

sviluppando di conseguenza diversi livelli di potenza.

Il sistema sfrutta la possibilità dell’impiego in cascata

e l’elevata elasticità, che assicura il funzionamento

in ogni condizione, con i grandi vantaggi della

condensazione e della temperatura scorrevole. Ha

dimensioni contenute, è leggero, silenzioso e di rapida

installazione.

Per garantire affidabilità e sicurezza i sistemi modulari

Murelle Equipe ErP hanno ottenuto la certificazione

INAIL: sono disponibili in opzione kit di sicurezza

completi di ogni dispositivo (esclusa la VIC), installabili

sia a destra che a sinistra del sistema modulare in

funzione della tipologia d’impianto.

L’installazione dei sistemi modulari Murelle Equipe

ErP può essere prevista all’interno di una centrale

termica oppure all’esterno con versioni complete di

armadio in lamiera zincata preverniciata e coibentata,

resistente all’azione degli agenti atmosferici. Concepiti

per favorire la massima semplicità e rapidità di

installazione Murelle Equipe ErP sono dotati di serie di

tutti i componenti necessari per l’installazione completa

della centrale modulare.

Sime prevede infatti la fornitura di un sistema

comprensivo di: generatori a condensazione, collettori

pre-dimensionati per il collegamento idraulico e gas,

collettore scarico condensa, raccorderia, scheda

di gestione, sistema di scarico dei prodotti della

combustione.

Nei casi di installazione interna il sistema prevede di

serie anche la fornitura del telaio di fissaggio al muro

mentre nei modelli per installazione esterna è prevista

la fornitura dell’armadio completo di staffe di supporto

per generatori e collettori. In opzione è proposta

una gamma adeguata di compensatori idraulici e

scambiatori a piastre.

MURELLE HE R ErP

TIPOLOGIA D’IMPIANTO COMPLETA

Kit seconda

zona miscelata

cod. 8092253/76

TS

SIME HOME PLUS

cod. 8092281

Kit zona

miscelata

cod. 8092252/75

TS

Kit solare

cod. 8092254/77

TERMOSTATO

AMBIENTE (TA2)

TERMOSTATO

AMBIENTE (TA1)

PZ

COLLETTORI SOLARI

BOLLITORE A.C.S.

BOLLITORE SOLARE

SB

Schedino RS 485 per la

gestione della cascata

fornito di serie

Schedino aggiuntivo RS 485 cod. 8092244/78

per la comunicazione ModBus con sistemi

Sonda mandata

cascata (SMC) di serie

SB

BOLLITORE A.C.S.

S2

S1

Sonda

est. (SE)

di serie

MASTER

(*) KIT ISPESL a cura dell’installatore

di automazione industriale o MEM

SLAVE

1

2

3

4

5

CN4

CN5

CN9

R3

M2

*

SLAVE

SLAVE

SLAVE

SLAVE

GESTIONE ELETTRONICA FINO AD 8 CALDAIE IN CASCATA

PB
