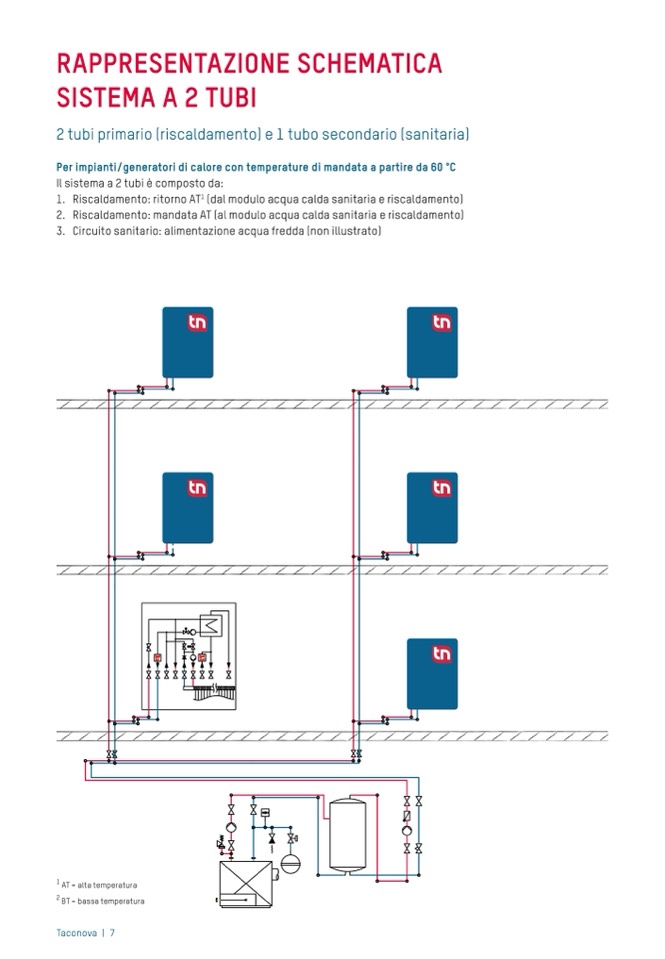

RAPPRESENTAZIONE SCHEMATICA

SISTEMA A 2 TUBI

2 tubi primario (riscaldamento) e 1 tubo secondario (sanitaria)

Per impianti/generatori di calore con temperature di mandata a partire da 60 °C

Il sistema a 2 tubi è composto da:

1. Riscaldamento:ritornoAT

1

(dalmoduloacquacaldasanitariaeriscaldamento)

2. Riscaldamento:mandataAT(almoduloacquacaldasanitariaeriscaldamento)

3. Circuitosanitario:alimentazioneacquafredda(nonillustrato)

1

AT = alta temperatura

2

BT = bassa temperatura
