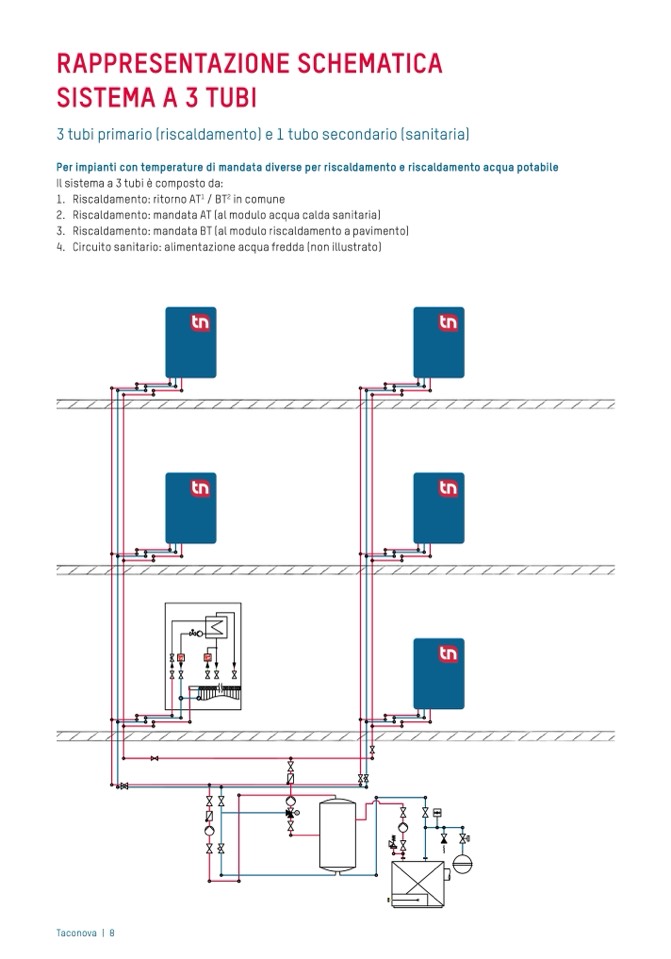

RAPPRESENTAZIONE SCHEMATICA

SISTEMA A 3 TUBI

3 tubi primario (riscaldamento) e 1 tubo secondario (sanitaria)

Per impianti con temperature di mandata diverse per riscaldamento e riscaldamento acqua potabile

Il sistema a 3 tubi è composto da:

1. Riscaldamento:ritornoAT

1

/BT

2

incomune

2. Riscaldamento:mandataAT(almoduloacquacaldasanitaria)

3. Riscaldamento:mandataBT(almoduloriscaldamentoapavimento)

4. Circuitosanitario:alimentazioneacquafredda(nonillustrato)
