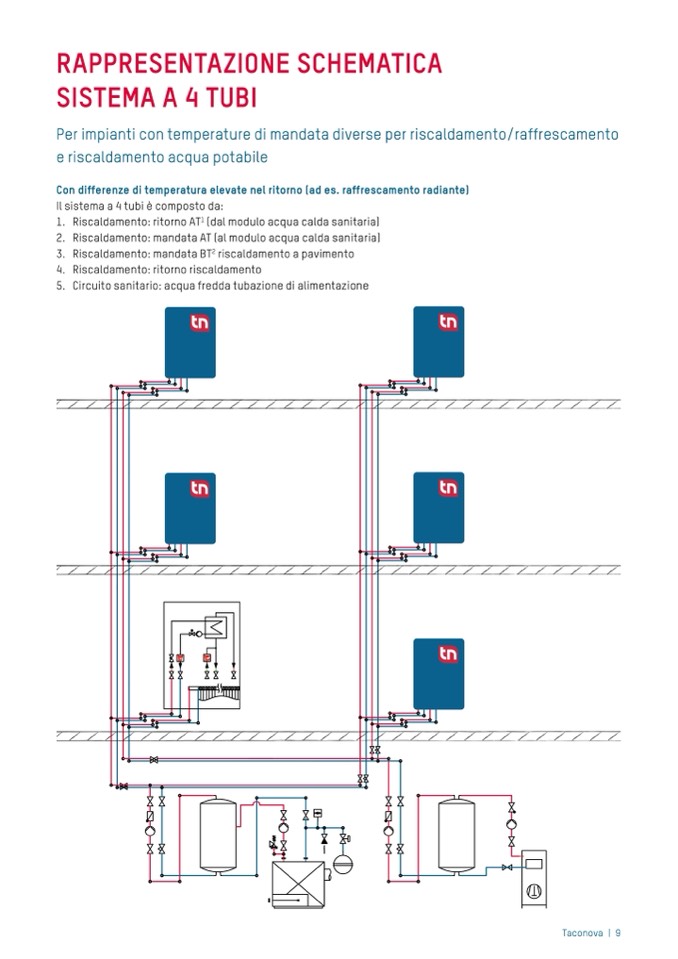

RAPPRESENTAZIONE SCHEMATICA

SISTEMA A 4 TUBI

Per impianti con temperature di mandata diverse per riscaldamento/raffrescamento

e riscaldamento acqua potabile

Con differenze di temperatura elevate nel ritorno (ad es. raffrescamento radiante)

Il sistema a 4 tubi è composto da:

1. Riscaldamento:ritornoAT

1

(dalmoduloacquacaldasanitaria)

2. Riscaldamento:mandataAT(almoduloacquacaldasanitaria)

3. Riscaldamento:mandataBT

2

riscaldamentoapavimento

4. Riscaldamento:ritornoriscaldamento

5. Circuitosanitario:acquafreddatubazionedialimentazione
