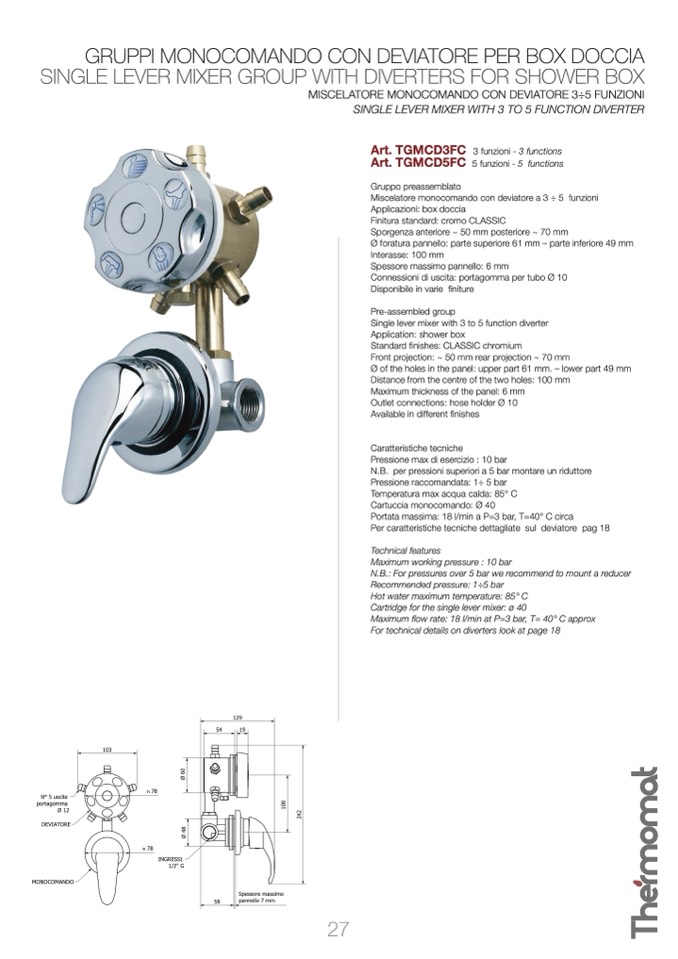

GRUPPI MONOCOMANDO CON DEVIATORE PER BOX DOCCIA

SINGLE LEVER MIXER GROUP WITH DIVERTERS FOR SHOWER BOX

N° 5 uscite

portagomma

Ø 12

DEVIATORE

MONOCOMANDO

n 78

n 78

INGRESSI

1/2" G

103

54

129

19

58

Spessore massimo

pannello 7 mm

MISCELATORE MONOCOMANDO CON DEVIATORE 3÷5 FUNZIONI

SINGLE LEVER MIXER WITH 3 TO 5 FUNCTION DIVERTER

Art. TGMCD3FC 3 funzioni - 3 functions

Art. TGMCD5FC 5 funzioni - 5 functions

Gruppo preassemblato

Miscelatore monocomando con deviatore a 3 ÷ 5 funzioni

Applicazioni: box doccia

Finitura standard: cromo CLASSIC

Sporgenza anteriore ~ 50 mm posteriore ~ 70 mm

Ø foratura pannello: parte superiore 61 mm – parte inferiore 49 mm

Interasse: 100 mm

Spessore massimo pannello: 6 mm

Connessioni di uscita: portagomma per tubo Ø 10

Disponibile in varie finiture

Pre-assembled group

Single lever mixer with 3 to 5 function diverter

Application: shower box

Standard finishes: CLASSIC chromium

Front projection: ~ 50 mm rear projection ~ 70 mm

Ø of the holes in the panel: upper part 61 mm. – lower part 49 mm

Distance from the centre of the two holes: 100 mm

Maximum thickness of the panel: 6 mm

Outlet connections: hose holder Ø 10

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Cartuccia monocomando: Ø 40

Portata massima: 18 l/min a P=3 bar, T=40° C circa

Per caratteristiche tecniche dettagliate sul deviatore pag 18

Technical features

Maximum working pressure : 10 bar

N.B.: For pressures over 5 bar we recommend to mount a reducer

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Cartridge for the single lever mixer: ø 40

Maximum flow rate: 18 l/min at P=3 bar, T= 40° C approx

For technical details on diverters look at page 18

Ø

4

8

Ø

6

0

1

0

0

2

4

2
