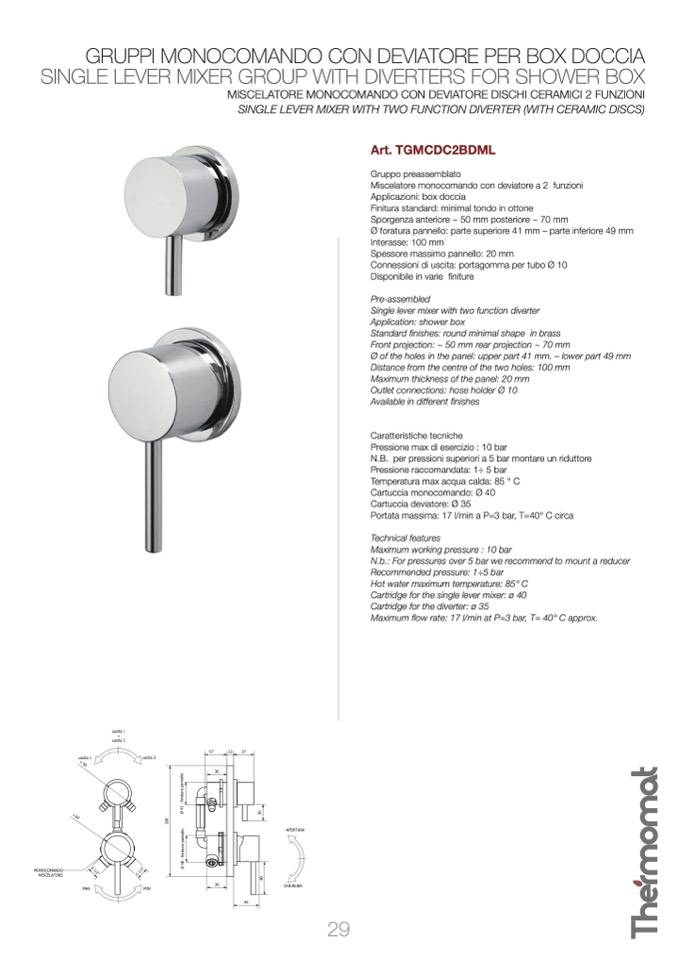

GRUPPI MONOCOMANDO CON DEVIATORE PER BOX DOCCIA

SINGLE LEVER MIXER GROUP WITH DIVERTERS FOR SHOWER BOX

n

5

0

n

6

0

MONOCOMANDO

MISCELATORE

APERTURA

CHIUSURA

uscita 1

uscita 2

MIN

57

12

37

36

36

46

G 1/2"

G

1

/

2

"

6

0

3

0

Ø

4

8

-

f

o

r

a

t

u

r

a

p

a

n

n

e

l

l

o

Ø

4

1

-

f

o

r

a

t

u

r

a

p

a

n

n

e

l

l

o

2

0

0

MAX

uscita 1

+

uscita 2

MISCELATORE MONOCOMANDO CON DEVIATORE DISCHI CERAMICI 2 FUNZIONI

SINGLE LEVER MIXER WITH TWO FUNCTION DIVERTER (WITH CERAMIC DISCS)

29

Art. TGMCDC2BDML

Gruppo preassemblato

Miscelatore monocomando con deviatore a 2 funzioni

Applicazioni: box doccia

Finitura standard: minimal tondo in ottone

Sporgenza anteriore ~ 50 mm posteriore ~ 70 mm

Ø foratura pannello: parte superiore 41 mm – parte inferiore 49 mm

Interasse: 100 mm

Spessore massimo pannello: 20 mm

Connessioni di uscita: portagomma per tubo Ø 10

Disponibile in varie finiture

Pre-assembled

Single lever mixer with two function diverter

Application: shower box

Standard finishes: round minimal shape in brass

Front projection: ~ 50 mm rear projection ~ 70 mm

Ø of the holes in the panel: upper part 41 mm. – lower part 49 mm

Distance from the centre of the two holes: 100 mm

Maximum thickness of the panel: 20 mm

Outlet connections: hose holder Ø 10

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85 ° C

Cartuccia monocomando: Ø 40

Cartuccia deviatore: Ø 35

Portata massima: 17 l/min a P=3 bar, T=40° C circa

Technical features

Maximum working pressure : 10 bar

N.b.: For pressures over 5 bar we recommend to mount a reducer

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Cartridge for the single lever mixer: ø 40

Cartridge for the diverter: ø 35

Maximum flow rate: 17 l/min at P=3 bar, T= 40° C approx.
