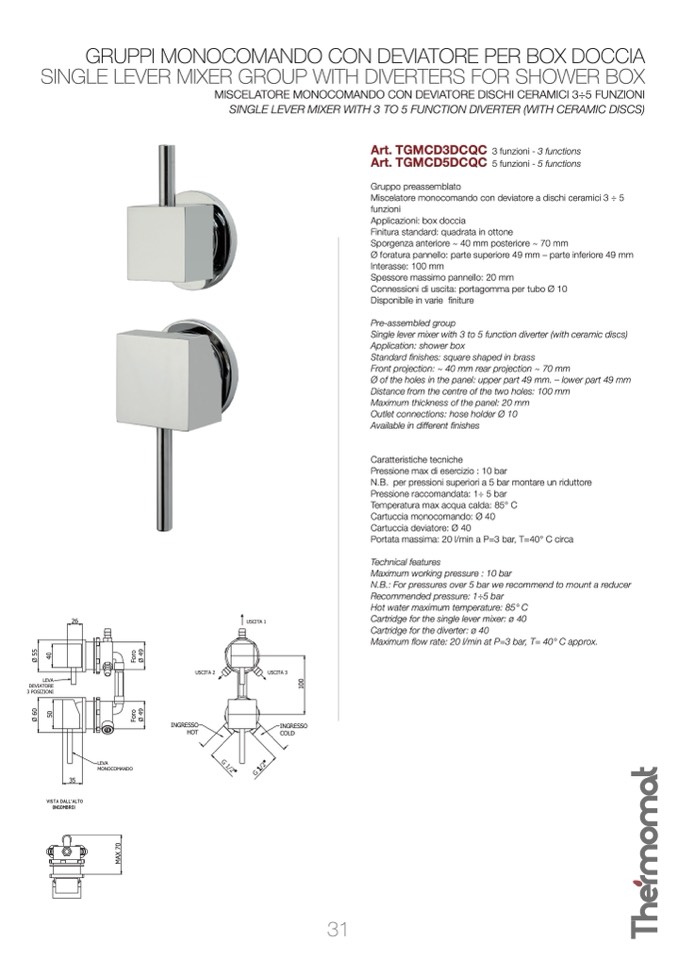

GRUPPI MONOCOMANDO CON DEVIATORE PER BOX DOCCIA

SINGLE LEVER MIXER GROUP WITH DIVERTERS FOR SHOWER BOX

MISCELATORE MONOCOMANDO CON DEVIATORE DISCHI CERAMICI 3÷5 FUNZIONI

SINGLE LEVER MIXER WITH 3 TO 5 FUNCTION DIVERTER (WITH CERAMIC DISCS)

Art. TGMCD3DCQC 3 funzioni - 3 functions

26

USCITA 1

Art. TGMCD5DCQC 5 funzioni - 5 functions

Gruppo preassemblato

Miscelatore monocomando con deviatore a dischi ceramici 3 ÷ 5

funzioni

Applicazioni: box doccia

Finitura standard: quadrata in ottone

Sporgenza anteriore ~ 40 mm posteriore ~ 70 mm

Ø foratura pannello: parte superiore 49 mm – parte inferiore 49 mm

Interasse: 100 mm

Spessore massimo pannello: 20 mm

Connessioni di uscita: portagomma per tubo Ø 10

Disponibile in varie finiture

Pre-assembled group

Single lever mixer with 3 to 5 function diverter (with ceramic discs)

Application: shower box

Standard finishes: square shaped in brass

Front projection: ~ 40 mm rear projection ~ 70 mm

Ø of the holes in the panel: upper part 49 mm. – lower part 49 mm

Distance from the centre of the two holes: 100 mm

Maximum thickness of the panel: 20 mm

Outlet connections: hose holder Ø 10

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Cartuccia monocomando: Ø 40

Cartuccia deviatore: Ø 40

Portata massima: 20 l/min a P=3 bar, T=40° C circa

Technical features

Maximum working pressure : 10 bar

N.B.: For pressures over 5 bar we recommend to mount a reducer

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Cartridge for the single lever mixer: ø 40

Cartridge for the diverter: ø 40

Maximum flow rate: 20 l/min at P=3 bar, T= 40° C approx.

LEVA

DEVIATORE

3 POSIZIONI

USCITA 2

INGRESSO

HOT

USCITA 3

INGRESSO

COLD

LEVA

MONOCOMANDO

35

31

G 1/2"

G

1

/

2

"

M

A

X

7

0

Ø

6

0

5

0

Ø

5

5

4

0

F

o

r

o

Ø

4

9

F

o

r

o

Ø

4

9

1

0

0
